เครื่องพับกล่องอัตโนมัติ

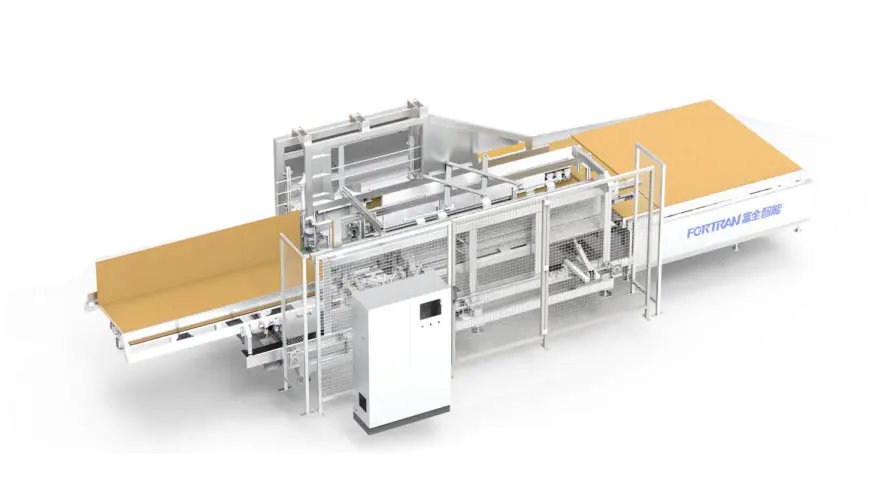

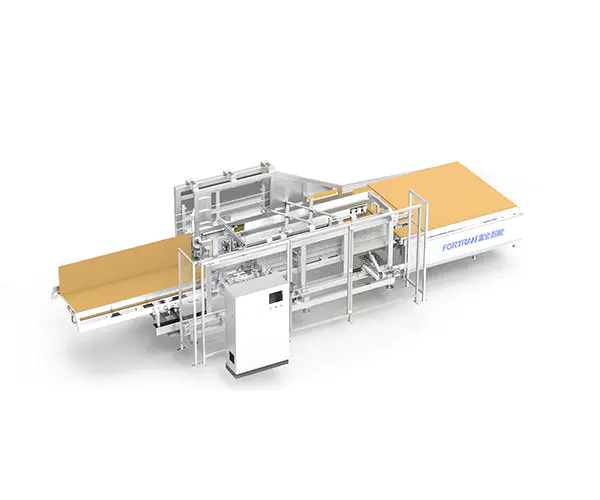

อิมเมจเครื่องโดยรวม

พารามิเตอร์อุปกรณ์

ขนาดภายนอก ยาว * กว้าง * สูง (มม.)	น้ำหนักของอุปกรณ์ (กก.)	แหล่งจ่ายไฟ (กิโลวัตต์)	โหลดลำเลียง (กก.)	ความสูงในการทำงาน (มม.)
9760*3550*2500	ประมาณ 3700	4.5kW (ไม่รวมหน่วยติดกาว)	50	830±40 (บึกบึน ขึ้นอยู่กับลูกค้า

ขอบเขตการประมวลผล

ช่วงการประมวลผลกล่อง L (มม.)	ช่วงการประมวลผลกล่อง W (มม.)	ช่วงการประมวลผลกล่อง H (มม.)	ประสิทธิภาพการพับ (ครั้ง / นาที)	ความหนาของกระดาษลูกฟูก (มม.)
400-2800	320-900	40-250	5-7	2.5-6

1 แบรนด์อุปกรณ์เสริมหลัก: เซอร์โวมอเตอร์ - นวัตกรรม; สายพานซิงโครนัส - การ์ดเนอร์; แบริ่งที่นั่ง - TR; มอเตอร์แปลงความถี่ --- นวัตกรรม:
2 ท่อแร็คโดยรวมถูกเชื่อมและประมวลผลโดยโครงสำหรับตั้งสิ่งของ ซึ่งมีความแม่นยำสูง เชื่อถือได้ และทนทาน
3 กลไกเชิงเส้นของเครื่องพับกล่องถูกนำทางโดยรางนำทางเชิงเส้นที่มีความแม่นยำ ซึ่งมีความน่าเชื่อถือสูงและทนทาน
4 กระดาษส่งถ้วยดูดใช้เซอร์โวมอเตอร์ที่มีความแม่นยำสูงซึ่งง่ายต่อการควบคุมและสามารถปรับปรุงความแม่นยำของอุปกรณ์

5 สามารถใช้เครื่องคนเดียวหรือใช้ร่วมกับสายการบรรจุแบบกำหนดเองได้ วิธีการใช้งานสามารถเปลี่ยนแปลงและยืดหยุ่นได้

1 การใช้งาน

A. เครื่องพับกล่องอัตโนมัตินี้ใช้ในกล่องเป็นกล่อง;
B. อุปกรณ์นี้ใช้ในการทำกล่องกล่องรุ่น M/A-0410
C. ขั้นแรก เปรียบเทียบกล่อง กดขนาดอินพุตที่สอดคล้องกันและเริ่มต้น และป้อนอุปกรณ์เพื่อสร้างกล่องโดยอัตโนมัติ

2 ภาพรวมหลักการทำงาน

อุปกรณ์ทั้งชุดแบ่งออกเป็นห้าส่วน: กลไกแพลตฟอร์มการให้อาหาร, กลไกเฟรมหลัก, กลไกการพับด้านคงที่, กลไกการพับด้านมือถือ และการส่งค่ามัธยฐาน กลไก:

A. เมื่อทำงาน อินพุตหน้าจอการทำงานจะสอดคล้องกับขนาดของกล่องพับ หลังจากการวางตำแหน่งพร้อมแล้ว หลังจากที่ผิวกระดาษอยู่ในแนวเดียวกับเกณฑ์มาตรฐานด้านหน้าและเกณฑ์มาตรฐานด้านข้างในทิศทางบวก ให้กดปุ่มอุปกรณ์เริ่มต้นสีเขียวเพื่อเริ่มถ้วยดูดโดยอัตโนมัติเพื่อดูดซับผิวหนังกระดาษเข้าทางเข้าของส่วนเครื่องกล่องพับ

B. ถ้วยดูดขับเคลื่อนผิวหนังกระดาษเข้าไปในส่วนที่พับและขอบคงที่และขอบยาวที่เคลื่อนที่นั้นสอดคล้องกับขอบพับที่เข้ามาจากนั้นจึงพ่นกาวอัตโนมัติที่ตำแหน่งสเปรย์กาวที่ระบุและตำแหน่งการพับส่วนหน้าจะเสร็จสมบูรณ์ทีละคน

C. หลังจากที่กล่องพับส่วนหน้าถึงตำแหน่งที่กำหนด หลังจากที่แรงดันลงของกระบอกสูบแน่นขึ้น ถ้วยดูดจะตกลงและรีเซ็ตกลับไปที่จุดเริ่มต้นทันที และถ้วยดูดด้านหลังจะติดอยู่ที่ปลายด้านหลังของกระดาษและรออยู่ หลังจากด้านคงที่และขอบพับด้านที่เคลื่อนไหวทำงานในเวลาเดียวกัน กลุ่มพลิกจะถูกรีเซ็ตหลังจากเสร็จสิ้น ถ้วยดูดส่วนหลังขับเคลื่อนผิวกระดาษไปข้างหน้าไปยังตำแหน่งการขึ้นรูปของกล่องพับส่วนหลังและพ่นกาวโดยอัตโนมัติไปยังตำแหน่งที่กำหนด

D. หลังจากที่กล่องพับส่วนท้ายถึงตำแหน่งที่กำหนด หลังจากแรงดันลงของกระบอกสูบถูกทำให้แน่น: หลังจากที่ด้านคงที่และขอบพับด้านที่เคลื่อนไหวทำงานพร้อมกัน กลุ่มการพลิกจะเสร็จสมบูรณ์และรีเซ็ต: มอเตอร์ปล่อยทันทีจะส่งกล่องขึ้นรูปไปที่ทางออก

3 โครงสร้างการทำงาน"

หมายเลขซีเรียล	ชื่อ	ลักษณะเด่น	แบบอย่าง

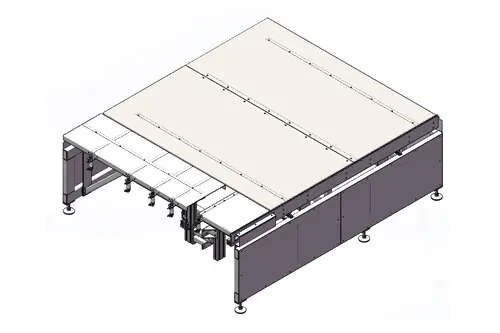

1	โครงสร้างโต๊ะให้อาหาร	ตารางวัสดุด้านหน้าอยู่ในตำแหน่งกระดานเรียบ และกระบอกสูบควบคุมการยกและการวางตำแหน่ง เซอร์โวมอเตอร์ด้านข้างระบุตำแหน่งการเตรียมการป้อนผิวหนังกระดาษอย่างแม่นยำ

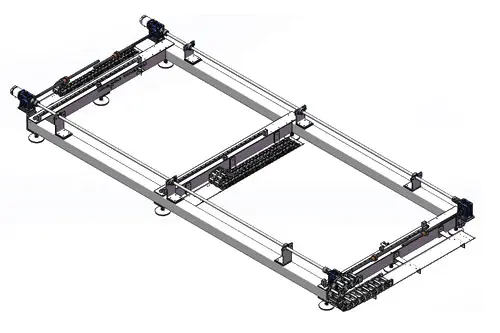

2	โครงสร้างฐานแร็ค	ฐานของชั้นวางเมนเฟรมกลไกเซอร์โวมอเตอร์ควบคุมการเชื่อมโยงเซอร์โวขับเคลื่อนกลไกการพับมือถือและกลไกการขับเคลื่อนค่ามัธยฐานมีความแม่นยำมากขึ้น

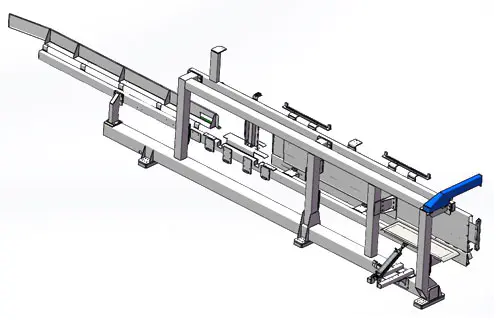

3	ชุดแร็คพับด้านข้างแบบตายตัว	กรอบพับด้านข้างคงที่, การพับกระบอกขอบสั้น, ฟีดคำแนะนำเสริมแผ่นโลหะทั้งสองด้าน, การเชื่อมโครงสำหรับตั้งสิ่งของแบบแร็ค, ความแม่นยำในการประกอบสูง, ความแม่นยำในการทำงานสูง, ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและเสถียรภาพที่ดีของอุปกรณ์

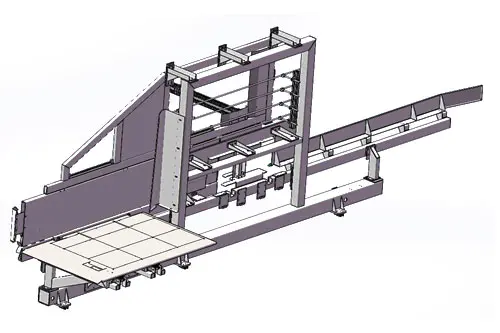

4	ชุดแร็คพับข้างเคลื่อนที่	กรอบพับด้านข้างแบบเคลื่อนย้ายได้, การพับทรงกระบอกด้านยาว, การป้อนคำแนะนำเสริมด้วยแผ่นโลหะทั้งสองด้าน, การเชื่อมโครงสำหรับตั้งสิ่งของแบบแร็ค, ความแม่นยำในการประกอบสูง, ความแม่นยำในการทำงานสูง, ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและเสถียรภาพที่ดีของอุปกรณ์

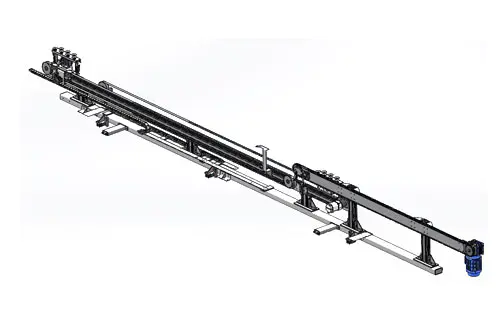

5	ห้าส่วนของกลไกการขับเคลื่อนค่ามัธยฐาน	ไดรฟ์ควบคุมเซอร์โวกลุ่มถ้วยดูดกลางขับเคลื่อนการเคลื่อนไหวของผิวหนังกระดาษมอเตอร์ปล่อยขับโซ่เพื่อขับเคลื่อนการปล่อยผิวหนังกระดาษ

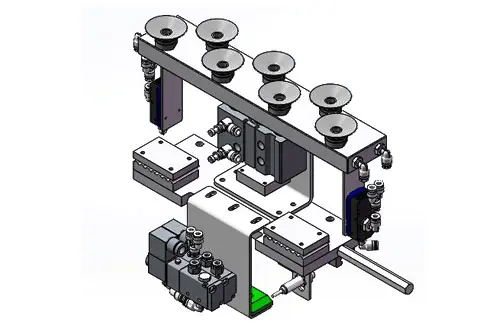

6	กลุ่มถ้วยดูดระดับกลาง	สายพานของเซอร์โวมอเตอร์ขับเคลื่อนการเคลื่อนไหว กระบอกสูบขึ้นและลง และสุญญากาศของถ้วยดูดจะดูดซับการส่งผ่านผิวหนังกระดาษ การทำงานและการวางตำแหน่งที่แม่นยำ

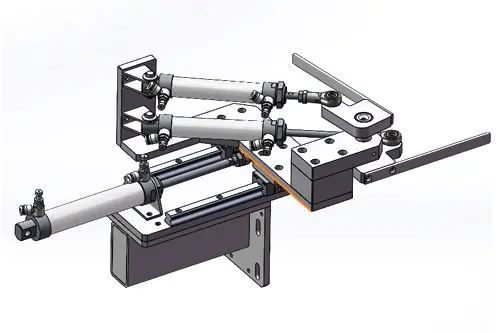

7	กลุ่มขยายแบบพับได้	การขยายตัวของกระบอกสูบด้านหน้าและด้านหลังทำงานร่วมกับรางนำเพื่อเลื่อนไปมา และกลไกสวิงอาร์มของกระบอกสูบแบบจัดกลุ่มทำให้สามารถพับได้ตามข้อกำหนดและขนาดที่แตกต่างกัน

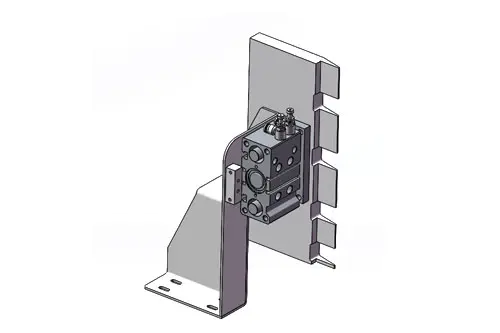

8	กลุ่มแผ่นกด	กระบอกจะขยายก่อนและหลัง และทำหน้าที่งอใบหูเพื่อยืดกล่องให้ตรงเป็นมุมฉาก

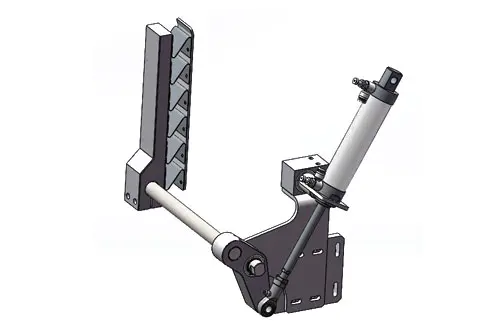

9	กลุ่มเลี้ยวด้านข้าง	มีหน้าที่หลักในการกดปลายด้านหน้าและด้านหลังของกล่องขึ้นไป และระบบส่งกำลังแบบยืดไสลด์ของกระบอกสูบจะขับเคลื่อนสวิงอาร์มเพื่อให้กาวร้อนละลายนั้นมั่นคงและมั่นคง

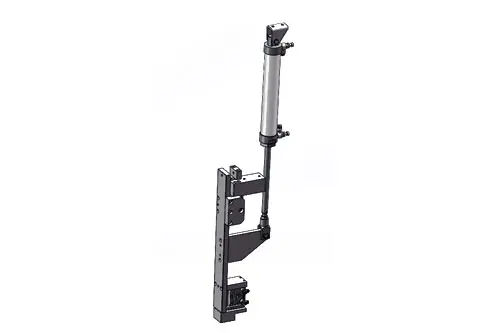

10	กลุ่มเบาะรองหูสวิงอาร์ม	การขยายตัวของกระบอกสูบขับเคลื่อนแขนสวิง หลังจากที่สวิงอาร์มอยู่ในตำแหน่งมุมฉาก กระบอกแรงดันล่างจะจับยึดผิวกระดาษ โดยมีกาวร้อนละลายแบบบีบอัดกลุ่มหมุนด้านข้างเพื่อให้มั่นคงและมั่นคง

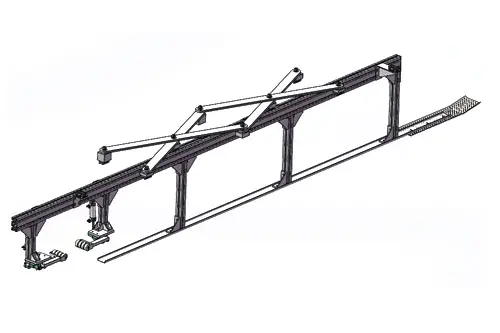

11	กลุ่มการกดขอบเสริมระดับกลาง	สวิงอาร์มยาวทำงานร่วมกับรางนำเพื่อให้ได้ตำแหน่งตรงกลางอัตโนมัติเต็มรูปแบบตรงกลางกล่อง วัสดุบล็อกด้านหน้าช่วยกลุ่มถ้วยดูดด้านล่างเพื่อดูดซับผิวกระดาษ ปลายด้านหลังแบ่งออกเป็นสองกลุ่มของกระบอกสูบด้านหน้าและด้านหลังเพื่อควบคุมด้านหน้าและด้านหลังของสวิงอาร์มเพื่อช่วยขอบกระดาษของกระดาษ เพื่อป้องกันไม่ให้ผิวกระดาษกว้างเกินไปและทำให้เกิดปัญหาการขึ้นรูปที่ไม่ถูกต้อง

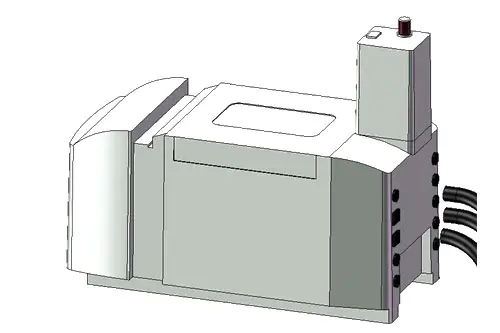

12	ระบบเครื่องติดกาว	ในระบบเครื่องติดกาว เราใช้อุปกรณ์เสริมนำเข้าแท้ของ Le Baide ครบชุด ซึ่งสามารถพ่นกาวได้อย่างต่อเนื่อง ฟังก์ชั่นครบถ้วน การตั้งค่าเรียบง่าย และการทำงานที่สะดวก

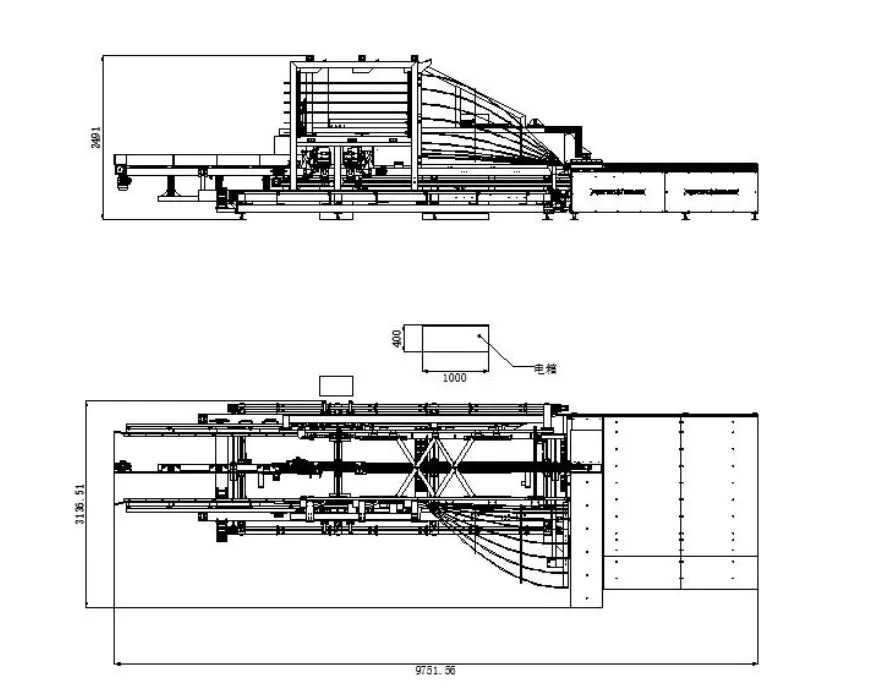

สามมุมมอง (ไม่ได้กำหนดเนื่องจากขนาดเปลี่ยนแปลงตามพารามิเตอร์)

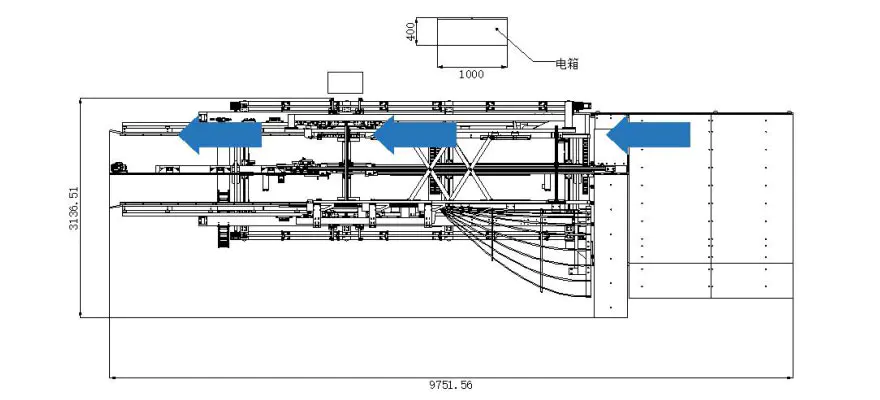

แผนผังของโหมดกระบวนการผลิต (ไม่ทราบสาเหตุเนื่องจากขนาด เปลี่ยนแปลงตามพารามิเตอร์)
