เครื่องตัดกระดาษความเร็วสูงอัตโนมัติ

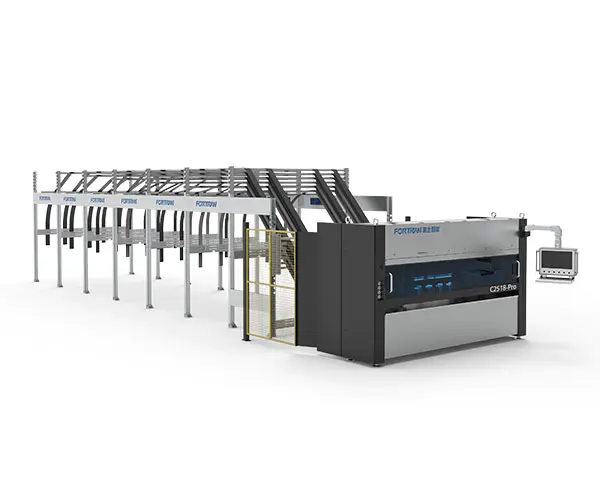

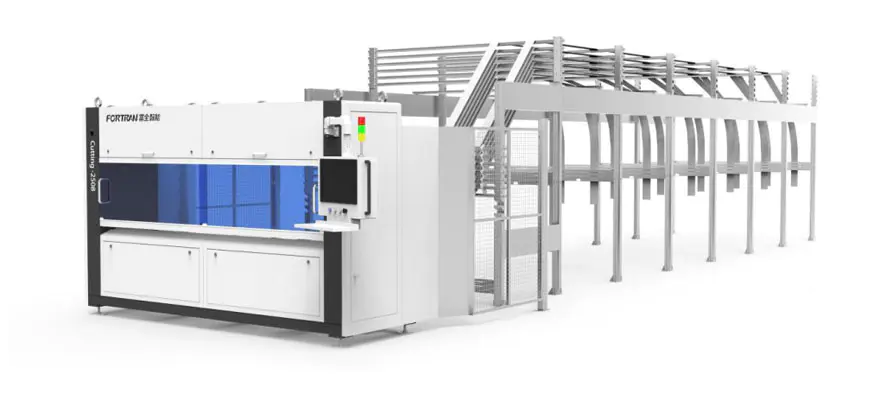

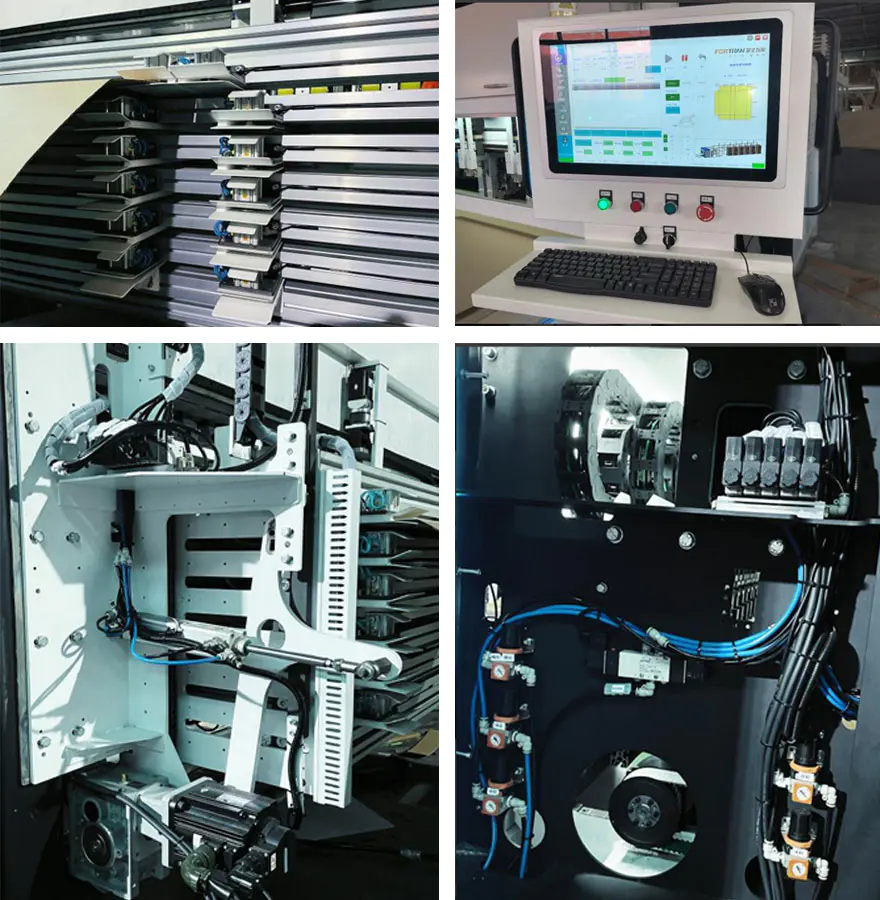

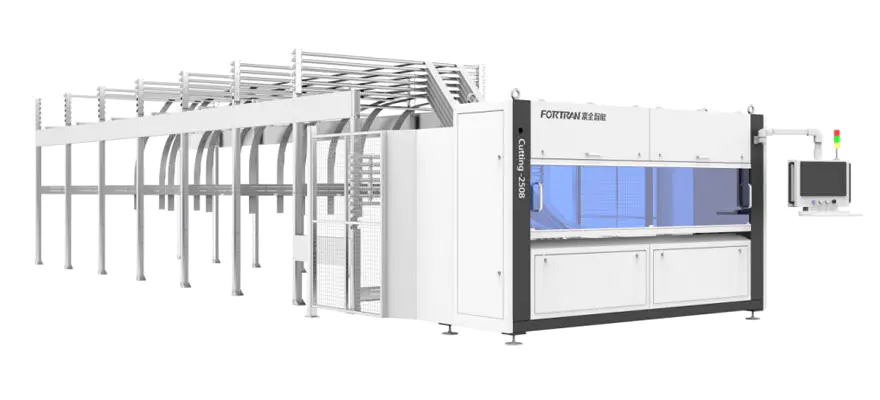

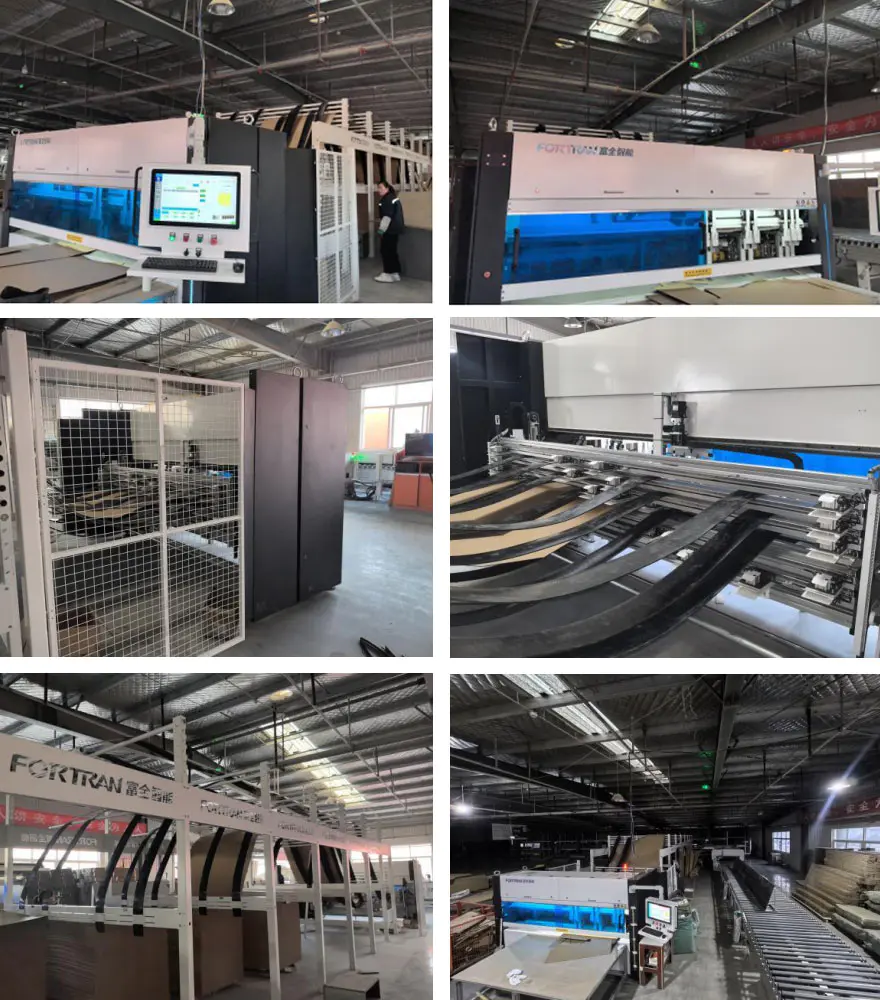

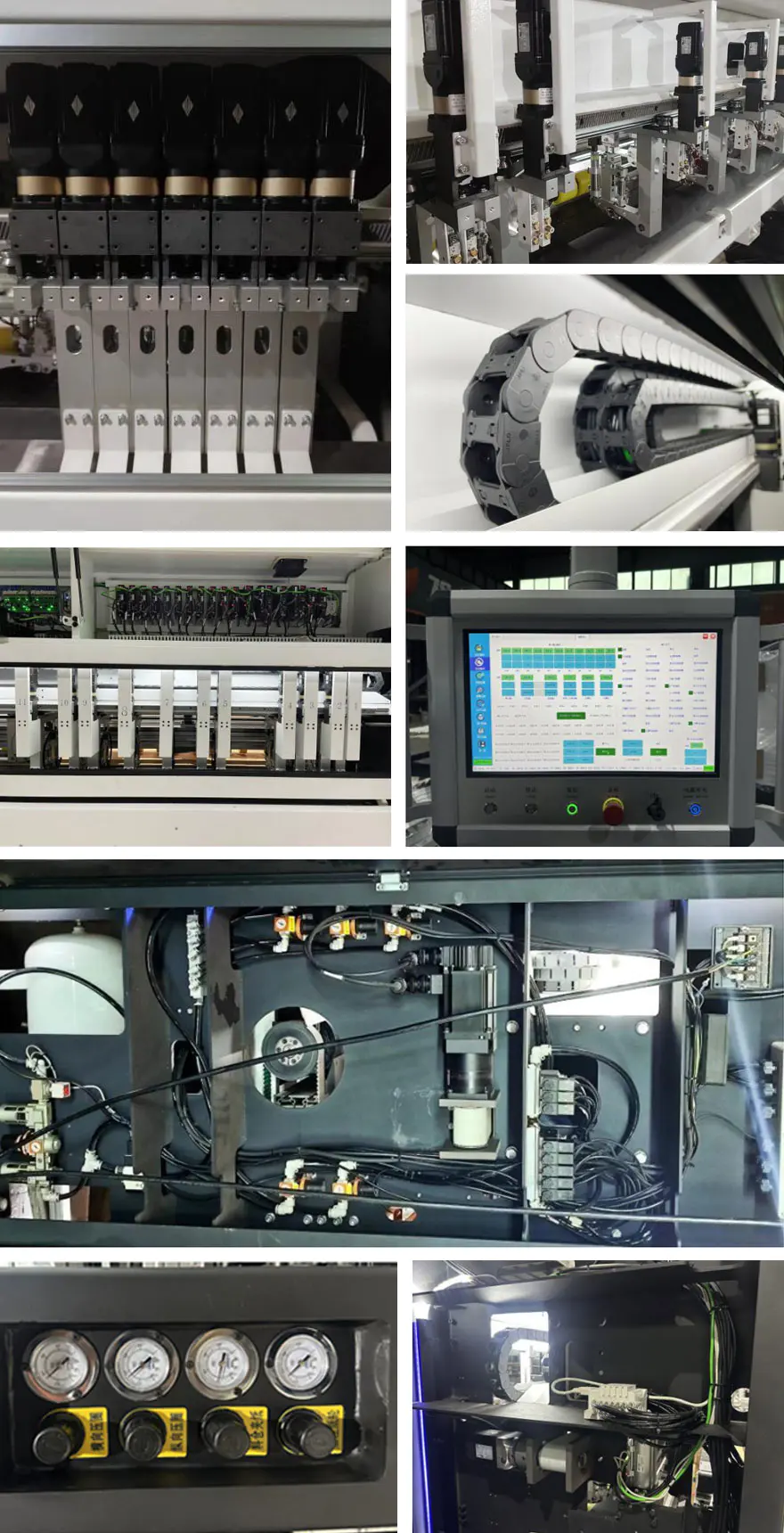

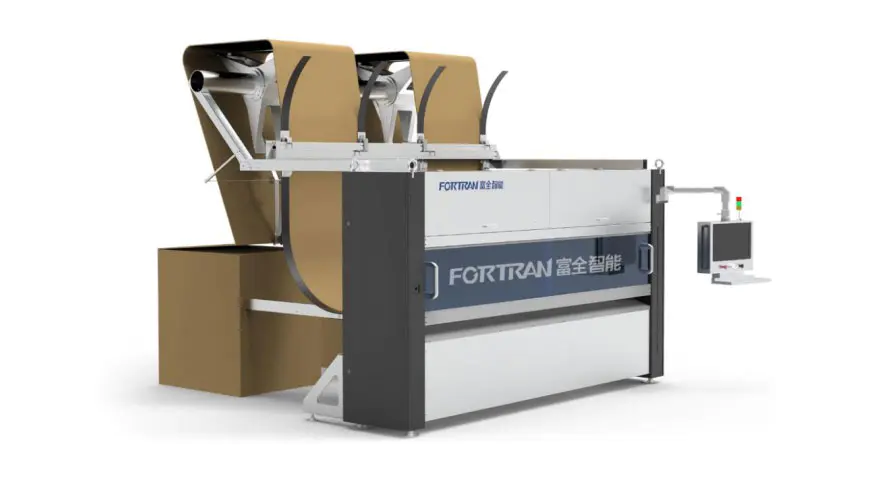

ภาพเครื่อง

ข้อมูลจำเพาะของเครื่อง

ขนาด ยาว * กว้าง * สูง (มม.)	ข้อมูลจำเพาะพื้นฐาน	แหล่งจ่ายไฟ (กิโลวัตต์)	ความเร็วในการตัด (เมตร/นาที)	ความสูงในการทำงาน (มม.)
14750*4040*3000	มีดแนวตั้ง 11 เล่ม + แนวนอน 1 เล่ม ควบคุมเซอร์โวเต็มรูปแบบ พร้อมแม็กกาซีน 6 เล่ม	5.8	0-120	850

พารามิเตอร์การประมวลผล

นาที. ความยาวตัด L (มม.)	สูงสุด ความกว้างในการตัด W (มม.)	ความหนาในการตัดกระดาษลูกฟูก H (มม.)	ความแม่นยำของระยะห่างใบมีดตามยาว (มม.)	ประสิทธิภาพ (ชิ้น/นาที)
300	2550	2-7	±1.5	0-12

คำอธิบายทั่วไปของฟังก์ชัน

เครื่องตัดกระดาษความเร็วสูงอัตโนมัติใช้สำหรับการประมวลผลกระดาษลูกฟูกและแผ่นเดียวที่มีความยาวคงที่อย่างต่อเนื่องเพื่อผลิตกล่องพับ เครื่องทำการพับทั้ง ทิศทางตามขวางและตามยาว การตัดเป็นระยะ และการประมวลผลการตัดบนกระดาษลูกฟูก การตัดที่มีความยาวคงที่ช่วยให้สามารถผลิตได้จำนวนมากและปรับแต่งได้ การผลิตเครื่องสามารถใช้เป็นหน่วยเดี่ยวหรือเป็นส่วนเริ่มต้นของสายการบรรจุได้

เลขที่	รายการ	คุณสมบัติ
1	ชั้นเก็บกระดาษ	ชั้นเก็บกระดาษทำจากแผ่นเหล็กล้างกรดและแปรรูปโดย ดัด มีโครงสร้างที่เรียบง่าย โครงสร้างที่เชื่อถือได้ และผ่านความเย็น การชุบสังกะสีส่งผลให้มีรูปลักษณ์ที่สวยงามและต้านทานการเกิดสนิมได้ดีเยี่ยม การกำหนดค่ามาตรฐานประกอบด้วยช่องเก็บกระดาษ 6 ช่องซึ่งสามารถเป็นได้ ปรับเปลี่ยนตามความต้องการของลูกค้าที่แตกต่างกันให้มีความยืดหยุ่นและแข็งแรงสูง การปรับตัว
2	โครงสร้างเฟรม	เฟรมผลิตขึ้นโดยการตัดเฉือนที่มีความแม่นยำหลังจากเชื่อมเหล็กสี่เหลี่ยม ท่อและแผ่นเหล็ก ช่วยให้มั่นใจในความแม่นยำในการประกอบสูงและความแม่นยำในการปฏิบัติงาน รับประกันอายุการใช้งานที่ยาวนานและความเสถียรที่ยอดเยี่ยมของอุปกรณ์

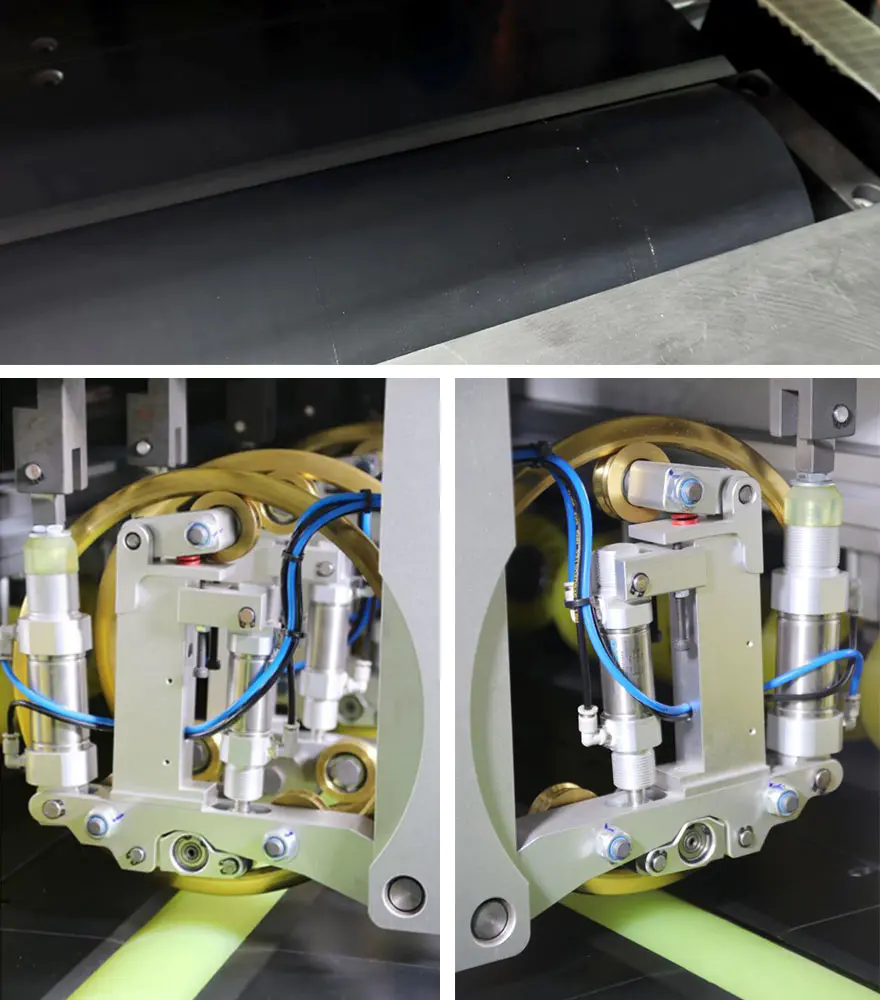

3	กลไกการขับเคลื่อน	ลูกกลิ้งป้อนแรงดันทำจากวัสดุ PU ซึ่งมีพื้นผิวที่สว่างและสวยงาม มีแรงเสียดทานสูง สิ่งนี้ช่วยเพิ่มความน่าเชื่อถือของการลำเลียงกระดาษแข็งได้อย่างมีประสิทธิภาพ ในขณะเดียวกันถังดึงก็นำเข้าจากประเทศเยอรมนีและมีความทนทานสูง
4	โครงสร้างการตัดขวาง	กำลังส่งมาจากเซอร์โวมอเตอร์ที่มีความแม่นยำสูงรวมกับตัวลดขนาด และกลไกล้อซิงโครนัสซึ่งบรรลุผลสำเร็จสูง
5	หน่วยตัดตามยาว	กลไกนี้ประกอบด้วยชุดมีด 7 ชุดเป็นหลัก การกำหนดค่ามีดของ 7+1 ช่วยให้สามารถตัดกล่องประเภท 410 และ 411 ได้อเนกประสงค์ ซึ่งได้รับการออกแบบมาเพื่อตอบสนอง ความต้องการการดำเนินงานที่มีประสิทธิภาพสูงพร้อมทั้งรับประกันความทนทาน

6	อุปกรณ์จัดเก็บข้อมูลแบบปรับได้	ปลายทั้งสองด้านของเมนบอร์ดโดยเครื่องจักร CNC เพื่อ ตรวจสอบด้านขนานการใช้ความแข็งแรงสูง โซ่ขึ้นและลงเพื่อความปลอดภัยและความน่าเชื่อถือ ไม่ข้ามฟันเพื่อปรับปรุงความแม่นยำ และประสิทธิภาพการทำงานเราใช้ความเที่ยงตรงสูง ตัวลดเกียร์เอียงพร้อมกับความแม่นยำสูง มอเตอร์บริการ เพื่อที่จะปรับปรุงอัตราการใช้ ของกระดาษเรากำหนดให้สถาบันนี้เป็นห้องสมุดกระดาษ 6 แห่งซึ่งสามารถเพิ่มหรือลดได้ตาม ความต้องการของลูกค้าที่แตกต่างกัน สะดวก รวดเร็ว และ การปรับตัวที่แข็งแกร่ง

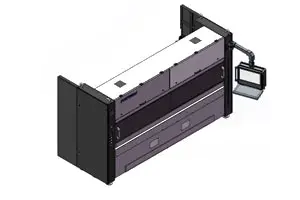

7	ตัวเครื่อง	หน้าที่หลักคือการตกแต่งตัวเครื่อง ตัวมันเองมีการเพิ่มฝาครอบป้องกันภายนอกเข้าไปด้วย ตัวเครื่องฝาครอบเคลือบด้วยพลาสติก การฉีดพ่นซึ่งทำให้มีความสวยงาม สวยงาม ละเอียดอ่อน และทนทานต่อการทาสี บิ่นหน้าต่างสังเกตที่ด้านหน้า ตัวเครื่องทำจากแผ่นอะคริลิกซึ่ง ทำให้มีรูปลักษณ์ที่น่าดึงดูดและสง่างามเช่น รวมถึงมีความเหนียวและทนทานสูง ทำให้แตกสลาย

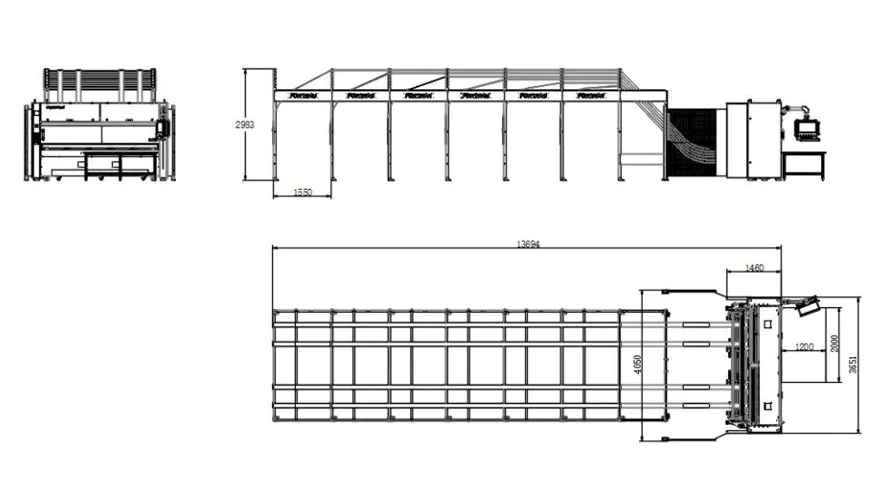

ภาพวาดสามมุมมอง

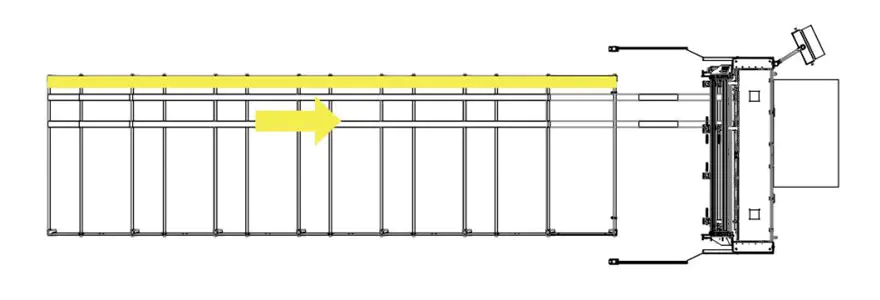

แผนผังของโหมดกระบวนการผลิต

ข้อกำหนดด้านวัสดุสิ้นเปลือง

1.ข้อกำหนดสำหรับกระดาษลูกฟูกที่สถานีป้อนอาหาร

A. ความกว้างกระดาษลูกฟูกต่อเนื่อง: 400–2550 มม.
B. ความกว้างรวมของกระดาษลูกฟูกที่ยึดติดกัน: สูงสุด 2550 มม.
C. ความสูงในการวางซ้อนรวมทั้งพาเลท 120 มม.: สูงสุด 1300 มม.
D. ความกว้างในการซ้อนสูงสุด: 1300 มม. ความยาวของกระดาษลูกฟูกที่จุดจำหน่าย: ขั้นต่ำ 300 มม.
E. ความอดทนตามยาวสำหรับการตัดความยาวคงที่: สูงสุด 0.5%; ความอดทนตามขวางสำหรับการตัดความยาวคงที่: สูงสุด ± 2.0 มม.;
F. ความหนาของกระดาษลูกฟูก: 2-7 มม., ± 0.2 มม. คุณภาพวัตถุดิบสูงสุดสูงถึง 2.30 BC (ตามมาตรฐาน DIN 55468)
G. คุณภาพของกระดาษแข็งเป็นไปตามมาตรฐาน DIN 55468
H.ลูกฟูกชั้นเดียว ความหนาสูงสุดประมาณ 4 มม.(คุณภาพ:1.10–1.40) ลูกฟูกสองชั้น ความหนาสูงสุดประมาณ 7 มม.

2. ประเภทกล่อง

หมายเลขซีเรียล	ชื่อ	ภาพ	ทิศทางการป้อนกระดาษ	ขนาดขั้นต่ำ
1	กล่องธรรมดา		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 36 มม ความสูง: ขั้นต่ำ 225 มม
2	กล่องธรรมดา		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 36 มม ความสูง: ขั้นต่ำ 225 มม
3	ปกสวรรค์และโลก		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 225 มม ความสูง: ขั้นต่ำ 18 มม
4	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
5	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
6	กล่องปีกทั้งหมด		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 225 มม ความสูง: ขั้นต่ำ 18 มม
7	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
8	กระดาษแข็งสี่เหลี่ยม		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 18 มม

รายการการกำหนดค่าส่วนประกอบหลัก

เลขที่	รายการ	ข้อมูลจำเพาะ	จำนวน	เข้าใจแล้ว
1	หน่วยใบมีดตามยาว		7 ชุด	ปริมาณสามารถปรับแต่งได้ตามความต้องการ
2	หน่วยใบมีดแนวนอน		1 ชุด
3	ประกอบลูกกลิ้ง		3 ชิ้น
5	สายพานซิงโครนัสตามขวาง		1 ชิ้น
6	สายพานซิงโครนัส		2 ชิ้น
7	ฉุดเซอร์โวมอเตอร์		2 ชุด
8	ตัวลดแรงฉุด		2 ชุด
9	การปรับการจัดเก็บเซอร์โวมอเตอร์		1 ชุด
10	การปรับลดการจัดเก็บ		1 ชุด
11	มอเตอร์เคลื่อนย้ายใบมีด		7 ชุด	ปริมาณสามารถปรับแต่งได้ตามความต้องการ
12	ตัวลดการเคลื่อนที่ของใบมีด		7 ชุด
13	ส่วนประกอบของนิวแมติก		1 ชุด
14	กล่องควบคุมไฟฟ้า	-	-
15	ส่วนประกอบไฟฟ้า	โฟโตอิเล็กทริคเซนเซอร์ สายเคเบิล ตัวสะท้อนแสง อุปกรณ์ไฟฟ้า	-
16	คอนโทรลเลอร์	ไดรเวอร์ เฟิร์มแวร์ โมดูล	-

รายการชิ้นส่วนที่สวมใส่ได้และวัสดุสิ้นเปลือง

1. รายการชิ้นส่วนที่สวมใส่ได้

เลขที่	รายการ	ข้อมูลจำเพาะ	จำนวนที่แนะนำ	เบอร์ U8
1	บูชเพลาป้อนอาหาร	PCM260-02-020-260	6
2	การผลักดันบูชเพลา	CZJ260-02-010-300	2
3	สายพานซิงโครนัสสีเขียวไร้ตะเข็บพร้อมแกนเหล็ก (Xiet)	75-AT10-6910	1
4	โซลินอยด์วาล์ว	SY5120-5GZD-01	2
5	φ66xφ16x0.8 ใบเลื่อยวงเดือน	PCM260-03-010-010	2
6	โซลินอยด์วาล์ว	4N330C08B	1
7	สไลเดอร์	HGH15CA	2
8	วาล์วลดแรงดันที่แม่นยำ	SDR20008JN	2
9	สายพานซิงโครนัสโพลียูรีเทนไร้ตะเข็บพร้อมลวดเหล็ก - ชนิดเงียบ	AT10x50xL1290	1
10	รีเลย์	RXT-F01K D24	1
11	ฟิวส์	5*20มม. 0.1A	5
12	ลิมิตสวิตช์	XCK-N2145P20C	2
13	พรอกซิมิตี้สวิตช์	IME12-06BPSZW2S	2
14	สายพานซิงโครนัสโพลียูรีเทนไร้ตะเข็บพร้อมลวดเหล็ก - ชนิดเงียบ	AT10x50xL920	1

รายการวัสดุสิ้นเปลือง

1	ลูกกลิ้งยางกำลังตัดกระดาษ B	PCM260-01-020-300	1
2	φ66xφ16x0.8 ใบเลื่อยวงเดือน	PCM260-03-010-010	2
3	บูชเพลาป้อนอาหาร	PCM260-02-020-260	2
4	การผลักดันบูชเพลา	CZJ260-02-010-300	1
