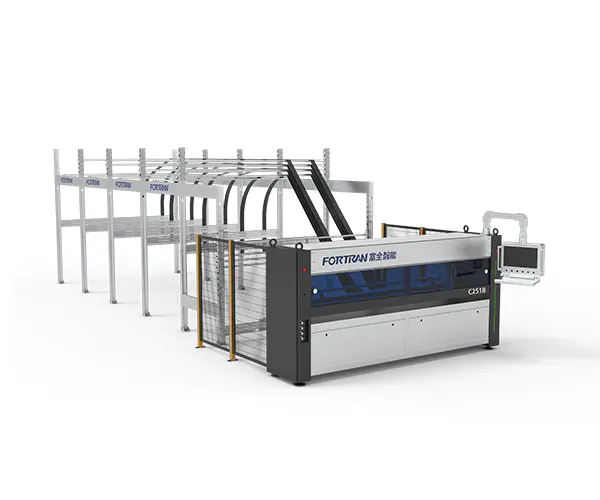

เครื่องตัดกระดาษอัตโนมัติ

ข้อมูลจำเพาะของเครื่อง

ขนาด ยาว * กว้าง * สูง (มม.)	ข้อมูลจำเพาะพื้นฐาน	แหล่งจ่ายไฟ (กิโลวัตต์)	ความเร็วในการตัด (เมตร/นาที)	ความสูงในการทำงาน (มม.)
11650*4040*3000	มีดแนวตั้ง 7 เล่ม + แนวนอน 1 เล่ม ระบบควบคุมเซอร์โว 3 อัน พร้อมแม็กกาซีน 4 เล่ม	6	0-120	900

พารามิเตอร์การประมวลผล

นาที. ความยาวตัด L (มม.)	สูงสุด ความกว้างในการตัด W (มม.)	ความหนาในการตัดกระดาษลูกฟูก H (มม.)	ความแม่นยำของระยะห่างใบมีดตามยาว (มม.)	ประสิทธิภาพ (ชิ้น/นาที)
300	2500	2.5-6.5	±1.5	0-12

เครื่องตัดกระดาษอัตโนมัติใช้สำหรับการประมวลผลกระดาษลูกฟูกที่มีความยาวคงที่อย่างต่อเนื่องเพื่อผลิตกล่องพับ เครื่องทำการพับทั้งตามขวางและ ทิศทางตามยาว การตัดเป็นระยะ และการประมวลผลการตัดบนกระดาษลูกฟูก การตัดความยาวคงที่ช่วยให้สามารถผลิตได้ทั้งจำนวนมากและการผลิตแบบกำหนดเอง เครื่องสามารถ ใช้เป็นหน่วยเดี่ยวหรือเป็นส่วนเริ่มต้นของสายการบรรจุ

เลขที่	รายการ	คุณสมบัติ	แบบอย่าง

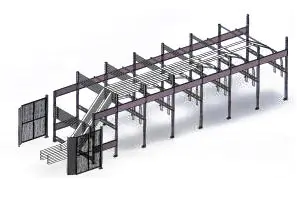

1	ชั้นเก็บกระดาษ	ชั้นวางกระดาษทำจากแผ่นเหล็กล้างกรดที่โค้งงอเป็นรูปทรง มีโครงสร้างที่เรียบง่าย การประกอบที่เชื่อถือได้ และการชุบสังกะสีแบบเย็น ซึ่งทำให้มีรูปลักษณ์ที่สวยงามและต้านทานการเกิดสนิมได้ดีเยี่ยม โครงสร้างมาตรฐานประกอบด้วยช่องเก็บกระดาษสี่ช่อง

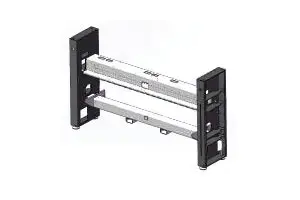

2	โครงสร้างเฟรม	เฟรมนี้ผลิตขึ้นโดยการตัดเฉือนที่มีความแม่นยำหลังจากเชื่อมท่อเหล็กสี่เหลี่ยมและแผ่นเหล็ก ช่วยให้มั่นใจในความแม่นยำในการประกอบสูงและความแม่นยำในการปฏิบัติงาน รับประกันอายุการใช้งานที่ยาวนานและความเสถียรที่ยอดเยี่ยมของอุปกรณ์

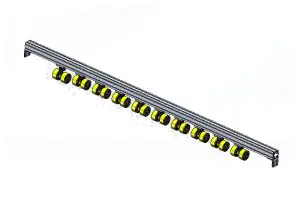

3	กลไกการขับเคลื่อน	ลูกกลิ้งป้อนแรงดันทำจากวัสดุ PU ซึ่งมีพื้นผิวที่สว่างและน่าดึงดูดพร้อมแรงเสียดทานสูง สิ่งนี้ช่วยเพิ่มความน่าเชื่อถือของการลำเลียงกระดาษแข็งได้อย่างมีประสิทธิภาพ ในขณะเดียวกันฉุดดรัมนำเข้าจากประเทศเยอรมนีและมีความทนทานสูง

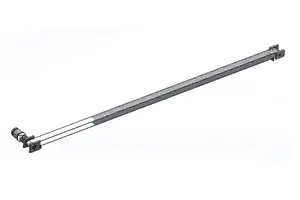

4	โครงสร้างการตัดขวาง	กำลังที่ได้มาจากเซอร์โวมอเตอร์ที่มีความแม่นยำสูงรวมกับกลไกลดขนาดและกลไกล้อซิงโครนัส ซึ่งทำให้ได้ตำแหน่งที่รวดเร็วและแม่นยำ จึงมั่นใจในความแม่นยำของการตัดกล่อง

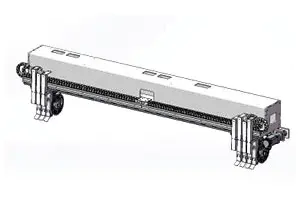

5	หน่วยตัดตามยาว	กลไกนี้ส่วนใหญ่ประกอบด้วยที่ยึดมีดเจ็ดชุด เซอร์โวสายพานมีดตามขวางขับเคลื่อนตำแหน่งของมีดตามยาว ซึ่งสามารถตอบสนองความต้องการของการทำงานที่มีประสิทธิภาพในขณะเดียวกันก็รับประกันความทนทาน

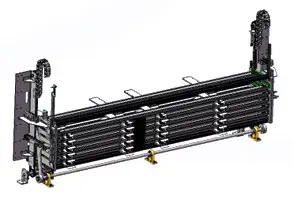

6	อุปกรณ์จัดเก็บข้อมูลแบบปรับได้	เมนเฟรมส่วนท้ายได้รับการกลึงด้วย CNC เพื่อให้มั่นใจว่ามีความขนานกันทั้งสองด้าน โซ่ที่มีความแข็งแรงสูงใช้สำหรับการยกในแนวตั้งเพื่อความปลอดภัยและความน่าเชื่อถือ และเพื่อป้องกันการข้ามโซ่ เพื่อเพิ่มความแม่นยำและประสิทธิภาพของการทำงาน เราใช้ตัวลดเกียร์เอียงที่มีความแม่นยำสูงพร้อมกับเซอร์โวมอเตอร์ที่มีความแม่นยำสูง กลไกนี้ได้รับการออกแบบโดยมีช่องเก็บกระดาษสี่ช่องเพื่อปรับปรุงอัตราการใช้กระดาษ
7	ตัวเครื่อง	สิ่งสำคัญหลักอยู่ที่การตกแต่งตัวเครื่อง ฝาครอบป้องกันภายนอกถูกเพิ่มเข้าไปในตัวเครื่อง ซึ่งเคลือบด้วยสีฝุ่นเพื่อให้มั่นใจว่าพื้นผิวสวยงามและทนทานโดยไม่แตกหักหรือลอก ช่องสังเกตที่ด้านหน้าตัวเครื่องทำจากแผงอะคริลิกสีน้ำเงินเข้ม ซึ่งไม่เพียงแต่ดูสวยงามและหรูหรา แต่ยังมีความยืดหยุ่นสูงและทนทานต่อการแตกหัก นอกจากนี้ ยังมีการติดตั้งรางเลื่อนอะลูมิเนียมอัลลอยด์ซึ่งมีพื้นผิวมันเงาและทำงานอย่างเงียบเชียบโดยไม่มีเสียงรบกวน

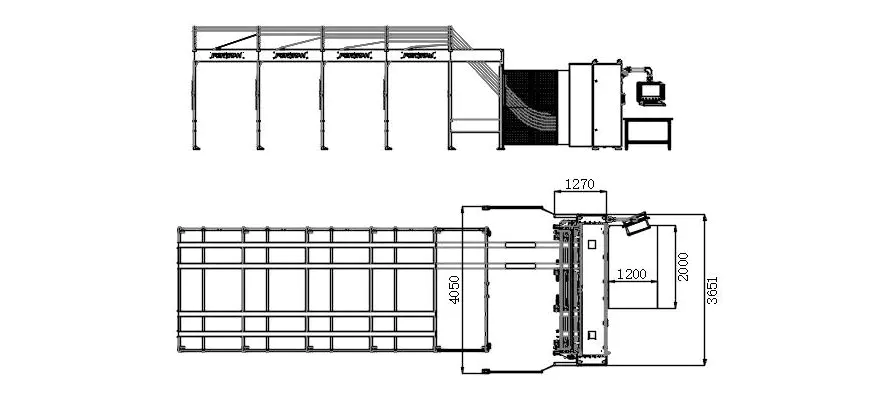

ภาพวาดสามมุมมอง

ข้อกำหนดด้านวัสดุสิ้นเปลือง

1.ข้อกำหนดสำหรับกระดาษลูกฟูกที่สถานีป้อนอาหาร

A. ความกว้างกระดาษลูกฟูกต่อเนื่อง: 400–2350 มม.
B. ความกว้างรวมของกระดาษลูกฟูกที่ยึดติดกัน: สูงสุด 2550 มม.
C. ความสูงในการวางซ้อนรวมทั้งพาเลท 120 มม.: สูงสุด 1300 มม.
D. ความกว้างในการซ้อนสูงสุด: 1300 มม. ความยาวของกระดาษลูกฟูกที่จุดจำหน่าย: ขั้นต่ำ 300 มม.
E. ความอดทนตามยาวสำหรับการตัดความยาวคงที่: สูงสุด 0.5%; ความอดทนตามขวางสำหรับการตัดความยาวคงที่: สูงสุด ± 2.0 มม.;
F. ความหนาของกระดาษลูกฟูก: 2.5–6 มม., ± 0.2 มม. คุณภาพวัตถุดิบสูงสุดสูงถึง 2.30 BC (ตามมาตรฐาน DIN 55468)
G. คุณภาพของกระดาษแข็งเป็นไปตามมาตรฐาน DIN 55468
H.ลูกฟูกเดี่ยว ความหนาสูงสุดประมาณ 4 มม.(คุณภาพ:1.10–1.40) ลอนคู่ ความหนาสูงสุดประมาณ 6 มม.

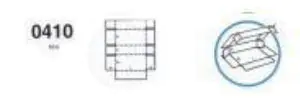

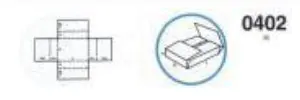

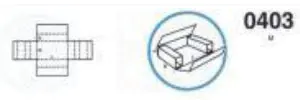

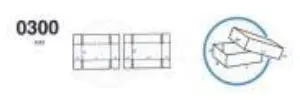

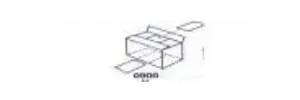

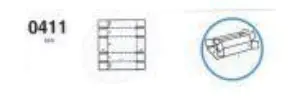

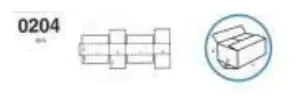

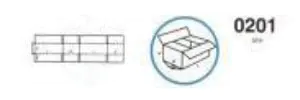

2. ประเภทกล่อง

หมายเลขซีเรียล	ชื่อ	ภาพ	ทิศทางการป้อนกระดาษ	ขนาดขั้นต่ำ
1	กล่องธรรมดา		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 36 มม ความสูง: ขั้นต่ำ 225 มม
2	กล่องธรรมดา		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 36 มม ความสูง: ขั้นต่ำ 225 มม
3	ปกสวรรค์และโลก		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 225 มม ความสูง: ขั้นต่ำ 18 มม
4	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
5	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
6	กล่องปีกทั้งหมด		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 225 มม ความสูง: ขั้นต่ำ 18 มม
7	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
8	กระดาษแข็งสี่เหลี่ยม		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 18 มม
