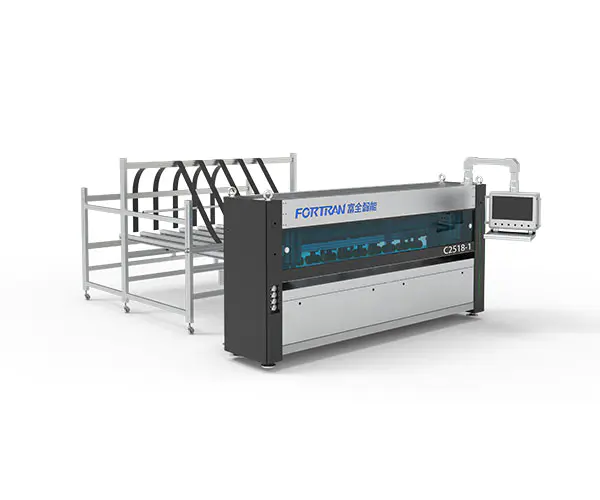

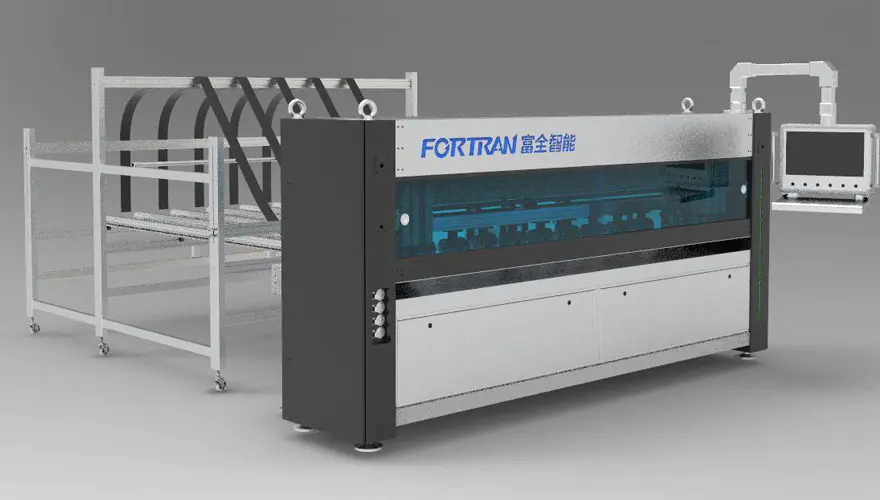

เครื่องตัดกระดาษอัตโนมัติ

ข้อมูลจำเพาะของเครื่อง

ขนาด ยาว * กว้าง * สูง (มม.)	ข้อมูลจำเพาะพื้นฐาน	แหล่งจ่ายไฟ (กิโลวัตต์)	ความเร็วในการตัด (เมตร/นาที)	ความสูงในการทำงาน (มม.)
6700*3650*3000	มีดแนวตั้ง+1 แนวนอน 7 เล่ม พร้อมโหมดป้อนกระดาษแผ่นเดียวและป้อนกระดาษต่อเนื่อง	5.25	0-120	850

พารามิเตอร์การประมวลผล

นาที. ความยาวตัด L (มม.)	สูงสุด ความกว้างในการตัด W (มม.)	ความหนาในการตัดกระดาษลูกฟูก H (มม.)	ความแม่นยำของระยะห่างใบมีดตามยาว (มม.)	ประสิทธิภาพ (ชิ้น/นาที)
300	2500	2.5-6.5	±1.5	0-12

เครื่องตัดกระดาษอัตโนมัติเต็มรูปแบบใช้สำหรับการประมวลผลกระดาษลูกฟูกและแผ่นเดียวที่มีความยาวคงที่อย่างต่อเนื่องเพื่อผลิตกล่องพับ เครื่องทำการพับทั้ง ทิศทางตามขวางและตามยาว การตัดเป็นระยะ และการประมวลผลการตัดบนกระดาษลูกฟูก การตัดที่มีความยาวคงที่ช่วยให้สามารถผลิตได้จำนวนมากและปรับแต่งได้ การผลิตเครื่องสามารถใช้เป็นหน่วยเดี่ยวหรือเป็นส่วนเริ่มต้นของสายการบรรจุได้

เลขที่	รายการ	คุณสมบัติ	แบบอย่าง

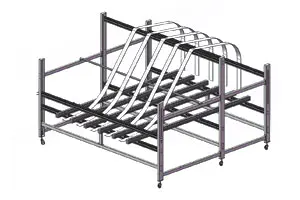

1	ชั้นเก็บกระดาษ	ชั้นวางกระดาษทำจากแผ่นดองผ่านกระบวนการดัด มีโครงสร้างเรียบง่าย โครงสร้างที่เชื่อถือได้ มันถูกทาสีเพื่อให้มีรูปลักษณ์ที่สวยงามและต้านทานการเกิดสนิมได้ดีเยี่ยม การกำหนดค่ามาตรฐานประกอบด้วยชั้นวางวัสดุที่ทำจากกระดาษแข็งต่อเนื่องและแถบไหลป้อนกระดาษแข็งชั้นเดียว
2	โครงสร้างเฟรม	เฟรมนี้ผลิตขึ้นโดยการตัดเฉือนที่มีความแม่นยำหลังจากเชื่อมท่อเหล็กสี่เหลี่ยมและแผ่นเหล็ก ช่วยให้มั่นใจในความแม่นยำในการประกอบสูงและความแม่นยำในการปฏิบัติงาน รับประกันอายุการใช้งานที่ยาวนานและความเสถียรที่ยอดเยี่ยมของอุปกรณ์

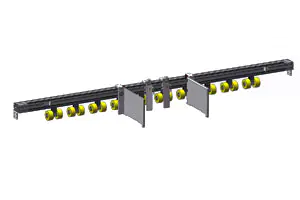

3	กลไกการขับเคลื่อน	ล้อป้อนกระดาษทำจากวัสดุ PU ซึ่งมีพื้นผิวและแรงเสียดทานที่สว่างและสวยงาม ซึ่งสามารถปรับปรุงความน่าเชื่อถือของการลำเลียงกระดาษแข็งได้อย่างมีประสิทธิภาพ ในขณะเดียวกันฉุดดรัมนำเข้าจากประเทศเยอรมนี ทนทานและใช้งานได้ยาวนาน สามารถปรับและยึดด้านข้างได้ด้วยตนเอง
4	โครงสร้างการตัดขวาง	กำลังที่ได้มาจากเซอร์โวมอเตอร์ที่มีความแม่นยำสูงรวมกับกลไกลดขนาดและกลไกล้อซิงโครนัส ซึ่งทำให้ได้ตำแหน่งที่รวดเร็วและแม่นยำ จึงมั่นใจในความแม่นยำของการตัดกล่อง
5	หน่วยตัดตามยาว	กลไกนี้ส่วนใหญ่ประกอบด้วยที่ยึดมีดเจ็ดชุด เซอร์โวสายพานมีดตามขวางขับเคลื่อนตำแหน่งของมีดตามยาว ซึ่งสามารถตอบสนองความต้องการของการทำงานที่มีประสิทธิภาพในขณะเดียวกันก็รับประกันความทนทาน

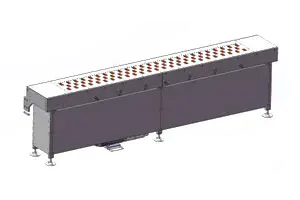

6	อุปกรณ์จัดเก็บข้อมูลแบบปรับได้	ลูกกลิ้งถูกควบคุมโดยเซอร์โวมอเตอร์บวกกับตัวลดความเร็ว เพื่อปรับปรุงความแม่นยำและประสิทธิภาพในการปฏิบัติงาน เราใช้ตัวลดความเร็วของเฟืองดอกจอกที่มีความแม่นยำสูงพร้อมกับเซอร์โวมอเตอร์ที่มีความแม่นยำสูง โครงสร้างการดูดสุญญากาศถูกนำมาใช้เพื่อดูดซับกระดาษแข็ง ช่วยให้การลำเลียงกระดาษแข็งชั้นเดียวดีขึ้น
7	ตัวเครื่อง	จุดมุ่งหมายหลักอยู่ที่การตกแต่งตัวเครื่อง ฝาครอบป้องกันภายนอกถูกเพิ่มเข้าไปในตัวเครื่อง ซึ่งเคลือบด้วยสีฝุ่นเพื่อให้แน่ใจว่ามีความสวยงามและทนทาน ไม่ทำให้ตัวเครื่องแตกหรือลอก หน้าต่างสังเกตที่ด้านหน้าตัวเครื่องทำจากแผงอะคริลิกสีน้ำเงินเข้มซึ่งไม่เพียงแต่สวยงามและหรูหรา แต่ยังมีความยืดหยุ่นสูงและทนทานต่อการแตกหัก นอกจากนี้ ยังมีการติดตั้งรางเลื่อนอะลูมิเนียมอัลลอยด์ซึ่งมีพื้นผิวมันเงาและทำงานเงียบโดยไม่มีเสียงรบกวนใดๆ

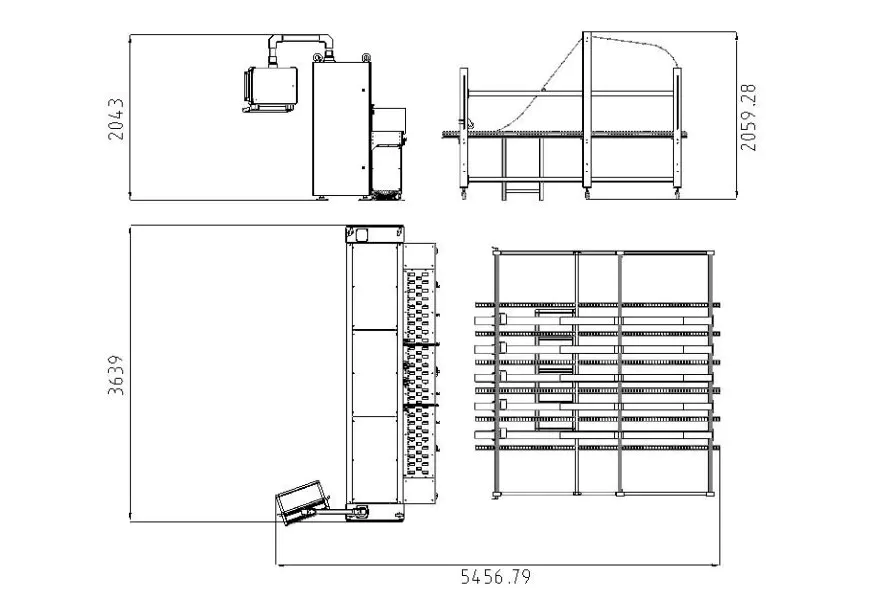

ภาพวาดสามมุมมอง

ข้อกำหนดด้านวัสดุสิ้นเปลือง

1.ข้อกำหนดสำหรับกระดาษลูกฟูกที่สถานีป้อนอาหาร

A. ความกว้างกระดาษลูกฟูกต่อเนื่อง: 400–2350 มม.
B. ความสูงในการวางซ้อนรวมทั้งพาเลท 120 มม.: สูงสุด 1300 มม.
C. ความกว้างในการซ้อนสูงสุด: 1300 มม. ความยาวของกระดาษลูกฟูกที่จุดจำหน่าย: ขั้นต่ำ 300 มม.
D. ความอดทนตามยาวสำหรับการตัดความยาวคงที่: สูงสุด 0.5%; ความอดทนตามขวางสำหรับการตัดความยาวคงที่: สูงสุด ± 2.0 มม.;
E. ความหนาของกระดาษลูกฟูก: 2.5–6 มม., ± 0.2 มม. คุณภาพวัตถุดิบสูงสุดสูงถึง 2.30 BC (ตามมาตรฐาน DIN 55468)
F. คุณภาพของกระดาษแข็งเป็นไปตามมาตรฐาน DIN 55468

G.ลูกฟูกชั้นเดียว ความหนาสูงสุดประมาณ 4 มม.(คุณภาพ:1.10–1.40) ลูกฟูกสองชั้น ความหนาสูงสุดประมาณ 6 มม.

2. ประเภทกล่อง

หมายเลขซีเรียล	ชื่อ	ภาพ	ทิศทางการป้อนกระดาษ	ขนาดขั้นต่ำ
1	กล่องธรรมดา		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 36 มม ความสูง: ขั้นต่ำ 225 มม
2	กล่องธรรมดา		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 36 มม ความสูง: ขั้นต่ำ 225 มม
3	ปกสวรรค์และโลก		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 225 มม ความสูง: ขั้นต่ำ 18 มม
4	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความกว้าง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
5	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
6	กล่องปีกทั้งหมด		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 225 มม ความสูง: ขั้นต่ำ 18 มม
7	กล่องซีลกลาง		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 450 มม ความสูง: ขั้นต่ำ 18 มม
8	กระดาษแข็งสี่เหลี่ยม		ตามยาว	ความยาว: ขั้นต่ำ 400 มม ความสูง: ขั้นต่ำ 18 มม
