สถานีตรวจวัดอัจฉริยะแบบบูรณาการ

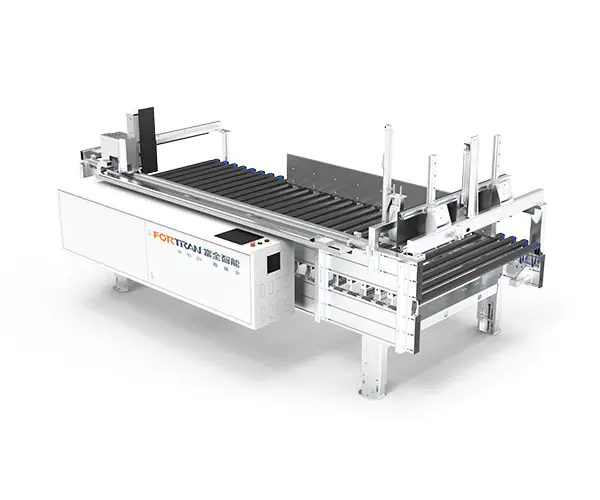

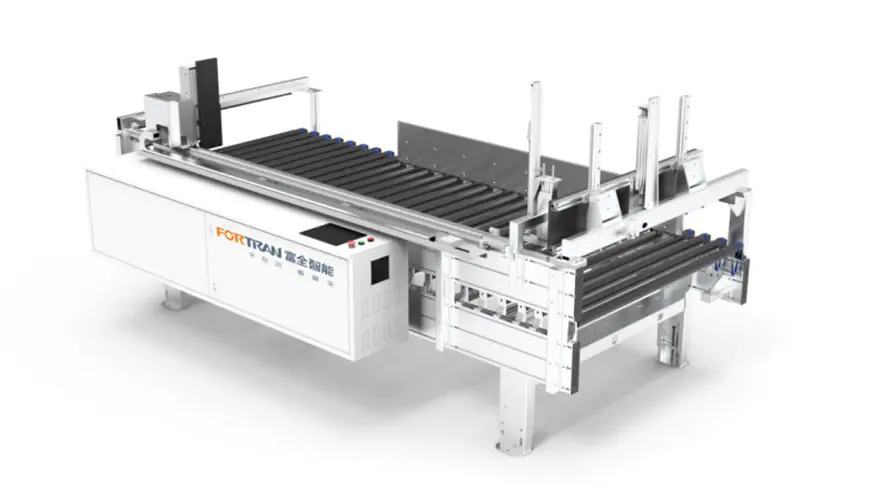

อิมเมจเครื่องโดยรวม

พารามิเตอร์อุปกรณ์

ขนาดโดยรวมL * W * H (มม.)	อุปกรณ์ชั่งน้ำหนัก (กก.)	การวัดความสามารถในการรับน้ำหนัก (กก./ตร.ม.)	กำลังทั้งหมด (กิโลวัตต์)	ความแม่นยำในการวัด (มม.)	ความสูงของโต๊ะทำงาน (มม.)
3500*1960*1800	800	50	2.25	±0.5	800±50

พารามิเตอร์การวัด

ช่วงการประมวลผลความยาวของ กระดาน L (มม.)	ช่วงการประมวลผลความกว้างของบอร์ด W (มม.)	ช่วงการประมวลผลความหนาของบอร์ด H (มม.)	ประสิทธิภาพการวัด (ครั้ง/นาที)	ความเร็วลำเลียง (ม./นาที)
350-2800	200-1200	18-250	4-6	0-35 (ปรับการแปลงความถี่ได้)

1. เท้าถูกตัดและเจาะด้วยเลเซอร์เพื่อให้มั่นใจว่าตำแหน่งรูแม่นยำ พวกมันถูกดัดด้วยเครื่องดัด CNC เพื่อให้ได้มุมที่แม่นยำ
2. ขาทำจากแผ่นเหล็กดองรีดเย็นที่มีพื้นผิวเรียบ หลังจากการยิงระเบิดและการพ่นทราย พวกมันจะถูกเคลือบด้วยสเปรย์เพื่อต้านทานการกัดกร่อนที่แข็งแกร่ง
3. เท้าใช้ถ้วยเท้าแบบปรับได้ที่สามารถเคลื่อนย้ายได้ซึ่งมีความสามารถในการปรับตัวให้เข้ากับความเรียบของพื้นดินได้ดี
4. ลูกกลิ้งชุบสังกะสีแบบจุ่มร้อนถูกหุ้มด้วยท่อนำเข้าจากอิตาลี ช่วยป้องกันรอยขีดข่วนบนพื้นผิวของชิ้นงานเนื่องจากการเสียดสีได้อย่างมีประสิทธิภาพ และรับประกันพื้นผิวชิ้นงานที่สมบูรณ์
5. สายพานแบบยืดหยุ่นทำให้เกิดเสียงรบกวนต่ำระหว่างการทำงาน สายพานยางยืดมีความเหนียวสูงและอายุการใช้งานยาวนาน
6.ทั้งตัวหยุดและแผ่นรองทำจากลามิเนตขนาดกะทัดรัด และแผ่นรองรับทำจากแผ่น PE ผิวเรียบ ส่งผลให้มีความต้านทานแรงเสียดทานต่ำ
7. การออกแบบการวัดความยาวและความกว้างแบบบูรณาการช่วยลดพื้นที่
8.การควบคุมอัตโนมัติช่วยให้การวัดมีความแม่นยำสูง ประสิทธิภาพสูง และมีอัตราความล้มเหลวต่ำ

9.รางนำของอุปกรณ์กำหนดตำแหน่งทางกลใช้รางนำ Hiwin ซึ่งมีความแม่นยำสูง การสั่นสะเทือนต่ำ และอายุการใช้งานยาวนาน ระบบส่งกำลังใช้เกียร์และแร็คเพื่อความเร็วที่รวดเร็วและความแม่นยำสูง การวางตำแหน่งใช้เซอร์โวมอเตอร์ ทำให้มั่นใจในความแม่นยำ ประสิทธิภาพ ความเร็ว แรงบิดสูง และขนาดที่เล็ก

สถานีตรวจวัดอัจฉริยะแบบรวมส่วนใหญ่จะใช้ในการวัดความยาว ความกว้าง และความหนาของการซ้อนของบอร์ดแต่ละบรรจุภัณฑ์ก่อนบรรจุภัณฑ์ โดยวัดความยาวก่อน จากนั้นจึงวัดความกว้าง และสุดท้ายวัดความสูง ด้วยความเร็วที่รวดเร็ว พื้นที่ขนาดเล็ก และประสิทธิภาพสูง ใช้กรอบอลูมิเนียมโปรไฟล์ที่กว้างและหนาซึ่งหรูหราและมีเสถียรภาพที่ดีเยี่ยม.

หมายเลขซีเรียล	ชื่อ	คุณสมบัติ	โมดูล

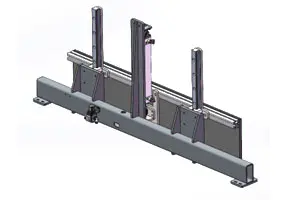

1	ชุดประกอบลำแสงแบบเคลื่อนย้ายได้สำหรับวัดความยาว	เซอร์โวมอเตอร์ที่มีความแม่นยำสูงส่งกำลังผ่านตัวลดดาวเคราะห์ ให้แรงบิดสูง สัญญาณรบกวนต่ำ และกำลังที่เสถียร กำลังจะถูกส่งผ่านเพลาและเฟืองซิงโครนัสเพื่อให้เกิดการเคลื่อนไหวที่รวดเร็วของกลไกทั้งหมด จึงช่วยเพิ่มประสิทธิภาพ

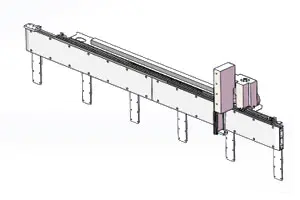

2	ชุดประกอบเพลทคงที่สำหรับวัดความยาว	ปลายนี้ทำหน้าที่เป็นแผ่นอ้างอิงการวัด แผ่นกั้นนี้ขับเคลื่อนโดยกระบอกลมเพื่อการยกในแนวตั้ง และให้การเคลื่อนที่เชิงเส้นที่รวดเร็วและมั่นคงด้วยความช่วยเหลือของรางนำที่แม่นยำของ Hiwin

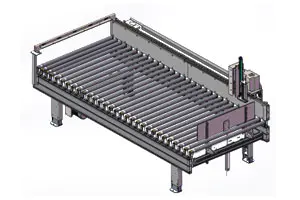

3	การวัดกรอบสายพานลำเลียงลูกกลิ้ง	ลูกกลิ้งใช้ลูกกลิ้งหุ้มยางนำเข้าจากอิตาลีที่มีพื้นผิวเรียบและสว่างและมีแรงเสียดทานสูง ช่วยให้มั่นใจในการลำเลียงบรรจุภัณฑ์ได้อย่างมีเสถียรภาพและลดความเป็นไปได้ที่จะเกิดแรงเสียดทานจากการเลื่อนได้อย่างมาก พวกมันต้องผ่านกระบวนการยิงระเบิดและสเปรย์เคลือบเพื่อให้มั่นใจถึงรูปลักษณ์โดยรวมและความแข็งแกร่งของเฟรม

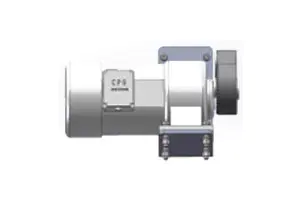

4	ประกอบมอเตอร์ลูกกลิ้ง	ใช้มอเตอร์เกียร์นำเข้าเพื่อความทนทาน กำลังถูกส่งไปยังลูกกลิ้งอย่างเสถียรผ่านรอกซิงโครนัสและสายพานซิงโครนัส

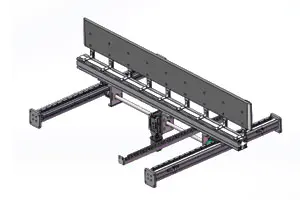

5	กลไกกำลังการวัดส่วนวัดความกว้าง	ระบบไฟฟ้าแนวนอนใช้เซอร์โวมอเตอร์ที่มีความแม่นยำสูงรวมกับตัวลดความแม่นยำเพื่อให้มั่นใจถึงเสถียรภาพของระบบส่งกำลัง

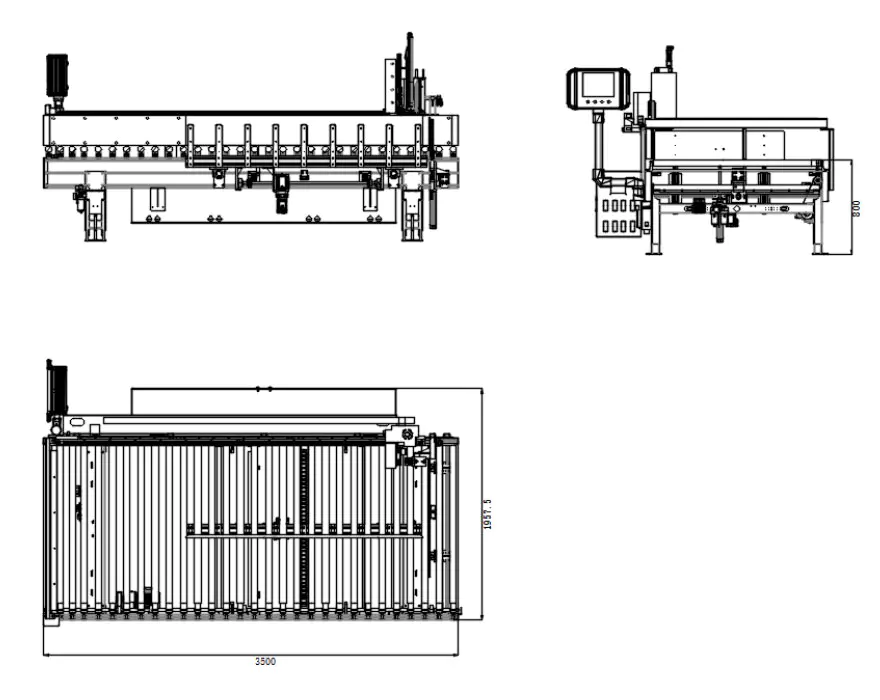

ภาพวาดสามมุมมอง
