ลิฟต์ E-Type 3 ตัน: อุปกรณ์ยกและขนถ่ายประสิทธิภาพสูงสำหรับการเชื่อมต่อสายการผลิตวัสดุหนัก

- ลิฟต์ประเภท E ขนาด 3 ตันเป็นอุปกรณ์ยกไฮดรอลิกที่ออกแบบมาเป็นพิเศษสำหรับการยกในแนวตั้งและการเชื่อมต่อสถานีงานสำหรับวัสดุหนัก ตั้งชื่อตามโครงสร้างโต๊ะกลวงรูปตัว E โดยส่วนใหญ่เหมาะสำหรับการขนย้ายแผ่น ถังขยะ พาเลท และวัสดุอื่นๆ ที่มีน้ำหนักไม่เกิน 3 ตัน มีการใช้กันอย่างแพร่หลายในสถานการณ์การเชื่อมต่อความสูงของสายการผลิตในอุตสาหกรรมต่างๆ เช่น เฟอร์นิเจอร์แผง และโลจิสติกส์คลังสินค้า โดยเฉพาะอย่างยิ่ง เหมาะอย่างยิ่งสำหรับการจับคู่กับอุปกรณ์ขนย้ายงานหนัก เช่น เครื่องขนถ่ายโครงสำหรับตั้งสิ่งของ เพื่อสร้างจุดเชื่อมโยงการลำเลียงวัสดุสามมิติของ "การขนถ่ายแนวนอน + การยกแนวตั้ง"

- โครงสร้างของลิฟต์ประเภท E ขนาด 3 ตันสร้างขึ้นจากข้อกำหนดหลัก 3 ประการ ได้แก่ ความเสถียรในการบรรทุกหนัก ความสามารถในการปรับตัวโดยไม่ต้องก่อสร้าง และการเชื่อมโยงอัจฉริยะ ส่วนประกอบทั้งหมดทำงานร่วมกันเพื่อให้มั่นใจถึงการทำงานของอุปกรณ์อย่างมีประสิทธิภาพและปลอดภัย ซึ่งแบ่งออกเป็นโมดูลหลักหกโมดูลโดยเฉพาะ:

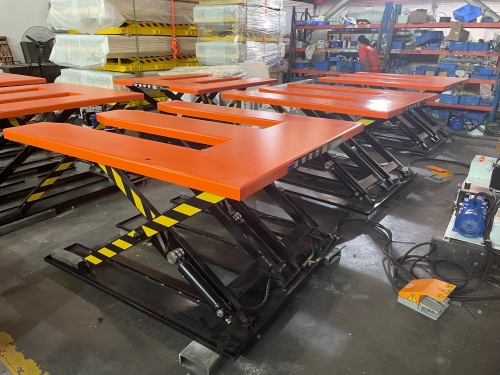

1. โต๊ะลูกปืนรูปตัว E

- ท็อปโต๊ะประมวลผลด้วยแผ่นเหล็กคาร์บอนหนา 6 มม. โดยมีขนาดโดยรวมทั่วไปที่ 2000 มม. × 1450 มม. ช่องกลวงถูกสงวนไว้ตรงกลาง ซึ่งเหมาะสำหรับการเข้าและออกของทางแยกของรถลากพาเลทและรถยก ทำให้สามารถขนถ่ายวัสดุได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือขนย้ายเพิ่มเติม ขอบโต๊ะมีมาตรการป้องกันการลื่นไถลและป้องกันการล้มเพื่อป้องกันไม่ให้วัสดุเลื่อนและเลื่อนระหว่างการยก ในขณะเดียวกันพื้นผิวเคลือบด้วยสีฝุ่นเพื่อป้องกันสนิม ปรับให้เข้ากับสภาพการทำงานที่มีความชื้นในโรงงาน

2. ระบบขับเคลื่อนไฮดรอลิก

- ติดตั้งกระบอกไฮดรอลิก 6 ชุด (บางรุ่นใช้กระบอกสูบขนาดใหญ่ 3 กระบอกและกระบอกเล็ก 3 กระบอกรวมกัน) จับคู่กับสถานีปั๊มขนาด 3kW จาก Haojiesi ในฝอซาน กวางตุ้ง หรือมอเตอร์ขับเคลื่อน 2.2kW ระบบสามารถเข้าถึงแรงดันสูงสุด 15MPa ทำให้มั่นใจในการยกที่มั่นคงภายใต้ภาระหนัก 3 ตัน ใช้ท่อเหล็กน้ำมันสำหรับการส่งน้ำมันไฮดรอลิก ซึ่งทนทานต่อแรงดันสูงและการสึกหรอ นอกจากนี้ ยังมีการติดตั้งวาล์วระบายแรงดันภายนอกเพื่อควบคุมความเร็วลงอย่างแม่นยำ และได้รับการป้องกันการโอเวอร์โหลด ป้องกันความเสียหายของอุปกรณ์เนื่องจากการโอเวอร์โหลด

3. โครงรองรับขากรรไกร

- แขนรองรับทำจากแผ่นเหล็กความแข็งแรงสูงหนา 14 มม. และโครงเชื่อมด้วยเหล็กฉาก 80×5 มม. ซึ่งมีความแข็งแกร่งโดยรวมที่แข็งแกร่ง ซึ่งสามารถต้านทานการเปลี่ยนรูปความเค้นที่เกิดจากการยกความถี่สูงได้ โครงสร้างแบบกรรไกรผสมผสานกับเพลาหลักแบบตัน (บางรุ่นมีเพลาหลักแบบตันหนา 60 อัน) และตลับลูกปืนแบบไดนามิก ช่วยให้การยกราบรื่นโดยไม่เกิดการติดขัด ความสูงขั้นต่ำสามารถลดลงได้ 150 มม. และความสูงสูงสุดสามารถยกได้ 950-980 มม. ซึ่งเป็นไปตามข้อกำหนดการเชื่อมต่อความสูงของเวิร์กสเตชันต่างๆ

4. ระบบควบคุมอัจฉริยะ

- ใช้ระบบควบคุมไฟฟ้าแบบสมบูรณ์ของ Delixi รองรับโหมดการทำงานสามโหมด: แบบแมนนวล อัตโนมัติ และแบบเหยียบ โหมดแมนนวลช่วยให้สามารถปรับความสูงได้อย่างละเอียดตามต้องการ โหมดแป้นเหยียบช่วยให้มือว่างสำหรับการประสานงานในเวิร์กสเตชัน โหมดอัตโนมัติมาพร้อมกับอุปกรณ์เหนี่ยวนำอินฟราเรด ซึ่งสามารถรับรู้การชดเชยตำแหน่งอัจฉริยะของ "การเพิ่มความหนาของแผ่นหนึ่งโดยอัตโนมัติเมื่อนำแผ่นออก และลดลงโดยอัตโนมัติตามความหนาของแผ่นหนึ่งเมื่อวางแผ่น" โดยไม่ต้องมีการแทรกแซงด้วยตนเองเพื่อปรับความสูง

5. ส่วนประกอบการป้องกันเสริม

- ติดตั้งอุปกรณ์ป้องกันการบิดเบี้ยวของแผ่นไฟฟ้าเพื่อป้องกันไม่ให้เพลาส่งกำลังบิดเบี้ยวภายใต้ภาระหนัก ในขณะเดียวกันก็มีปุ่มหยุดฉุกเฉินและโมดูลแจ้งเตือนการโอเวอร์โหลด บางรุ่นได้รับการติดตั้งเพิ่มเติมด้วยอุปกรณ์ป้องกันนิ้วเท้าแบบไฟฟ้า เพื่อหลีกเลี่ยงการถูกผู้ปฏิบัติงานหนีบระหว่างการยก ซึ่งเป็นไปตามข้อกำหนดด้านความปลอดภัยทางอุตสาหกรรม

6. โครงสร้างฐานและการติดตั้ง

- เครื่องจักรทั้งหมดใช้การออกแบบที่ปราศจากหลุม และฐานกันลื่นที่ด้านล่างสามารถปรับระดับได้อย่างละเอียด โดยไม่จำเป็นต้องสร้างแบบทำลายล้างบนพื้นโรงงาน ด้วยน้ำหนักตัวเองประมาณ 530 กก. จึงสามารถวางบนพื้นเรียบเพื่อใช้งานได้โดยตรง โดยปรับให้เข้ากับการเปลี่ยนแปลงอย่างรวดเร็วของสายการผลิตที่มีอยู่

1. แกนกลางข้อดีของอุปกรณ์

• การปรับตัวที่ไม่ต้องก่อสร้าง:ไม่จำเป็นต้องฝังหลุม และสามารถใช้งานได้ทันทีหลังจากวางตำแหน่ง ซึ่งช่วยลดเวลาและต้นทุนในการเปลี่ยนแปลงสายการผลิตได้อย่างมาก เหมาะอย่างยิ่งสำหรับการอัพเกรดสายการผลิตขององค์กรขนาดเล็กและขนาดกลาง
• ประสิทธิภาพการบรรทุกหนัก:น้ำหนักบรรทุกพิกัด 3 ตันสามารถขนถ่ายเพลตทั้งกองได้ในคราวเดียว ซึ่งมีประสิทธิภาพมากกว่าการจัดการแบบแมนนวลแบบเดิมๆ ถึง 4-6 เท่า และการยกมีความเสถียรโดยไม่ทำให้วัสดุเสียหาย
• การเชื่อมโยงอัจฉริยะ:ฟังก์ชันการชดเชยตำแหน่งอัตโนมัติแบบเหนี่ยวนำอินฟราเรดสามารถเชื่อมต่อกับเวิร์กสเตชันการตัดเฉือนของเครื่องขนถ่ายโครงสำหรับตั้งสิ่งของได้อย่างแนบเนียน ช่วยให้เกิดการทำงานอย่างต่อเนื่องของ "การพับโครงสำหรับตั้งสิ่งของ - ยกการปรับระดับอัตโนมัติ - การโหลดกระบวนการที่ตามมา" ช่วยลดเวลารอคอยของเวิร์กสเตชัน
• ความเข้ากันได้หลายเครื่องมือ:โต๊ะรูปตัว E เหมาะสำหรับอุปกรณ์ขนย้ายต่างๆ เช่น รถลากพาเลท รถยก และลูกกลิ้ง และสามารถฝังเข้ากับข้อต่อการผลิตประเภทต่างๆ ได้อย่างยืดหยุ่น


2. การประสานงานสายการผลิตกับเครื่องขนถ่าย Gantry

- ในสายการผลิตอัตโนมัติของแผงเฟอร์นิเจอร์ ลิฟต์ประเภท E ขนาด 3 ตันมักทำหน้าที่เป็นที่เก็บวัสดุและโหนดเชื่อมต่อความสูงของเครื่องขนถ่ายโครงสำหรับตั้งสิ่งของ:

• เครื่องขนถ่ายโครงสำหรับตั้งสิ่งของจะขนถ่ายแผ่นตัดไปยังโต๊ะของลิฟต์ประเภท E
• ลิฟต์จะปรับความสูงที่เหมาะสมโดยอัตโนมัติตามความสูงของเวิร์กสเตชันเครื่องรัดขอบ
• ตัวดันที่ยืดหยุ่นของเครื่องรัดขอบจะหยิบเพลทจากโต๊ะยกเพื่อป้อนโดยตรง โดยไม่ต้องเคลื่อนย้ายและปรับเทียบความสูงด้วยตนเองตลอดกระบวนการ ทำให้มีการเชื่อมต่อที่ราบรื่นระหว่างกระบวนการตัดและรัดขอบ และกำลังการผลิตกะเดียวสามารถเพิ่มขึ้นได้มากกว่า 20%
