โปรเครื่องปิดกล่องอัตโนมัติ

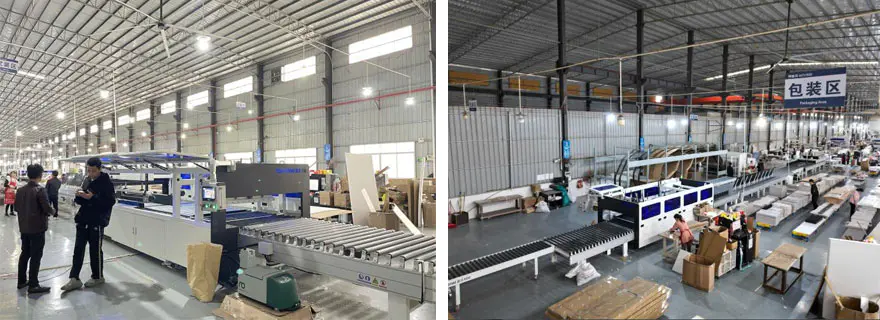

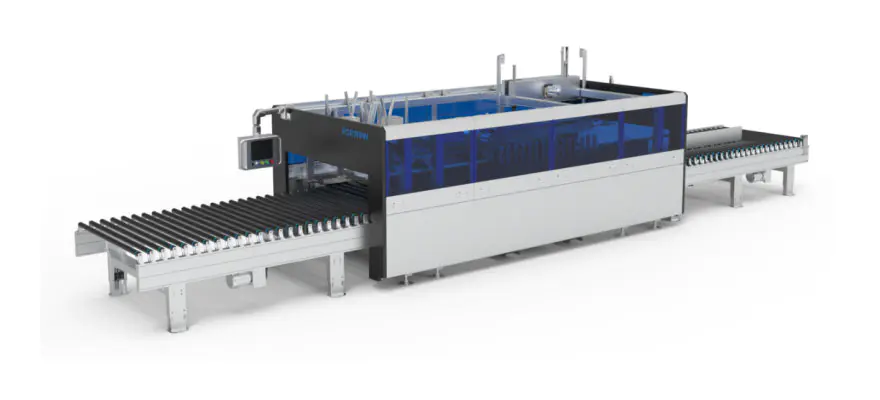

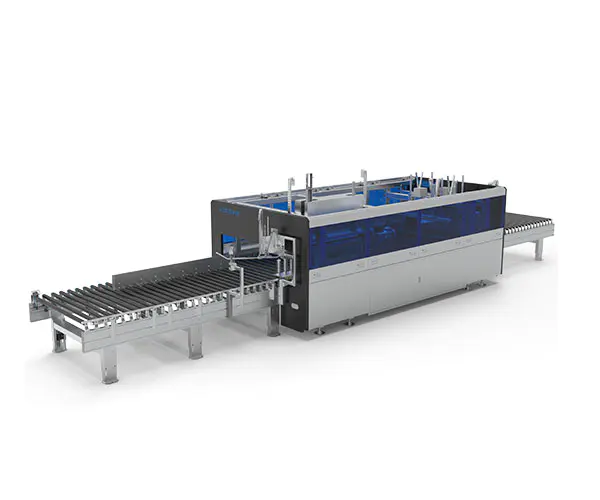

ภาพเครื่อง

ข้อมูลจำเพาะของเครื่อง

ขนาด ยาว * กว้าง * สูง (มม.)	น้ำหนักเครื่อง (กก.)	แหล่งจ่ายไฟ (กิโลวัตต์)	กำลังลำเลียง (กก.)	ความสูงในการทำงาน (มม.)
10200*2200*2260	ประมาณ 3200กก	9	50	800±50

พารามิเตอร์การประมวลผล

ความยาวการประมวลผลกล่อง (มม.)	ความกว้างในการประมวลผลกล่อง (มม.)	ความสูงของการประมวลผลกล่อง (มม.)	ประสิทธิภาพการซีล (รอบ/นาที)	ความหนาของกระดาษลูกฟูก (มม.)
300-2900	200-1200	(ความหนาของแผงไม้ 18) 20-280	4-8	2.5-6

ส่วนประกอบ 1.Core: เครื่องกาวร้อนละลายอย่างรวดเร็ว Eva; เซอร์โวมอเตอร์ ตัวลดดาวเคราะห์ เครื่องวัดระยะด้วยเลเซอร์ สายพานซิงโครนัส แบริ่งบล็อกหมอน มอเตอร์ความถี่ตัวแปร ตัวลดเกียร์หนอน;
2. ลูกกลิ้งลำเลียงใช้ปลอกยาง PVC นำเข้าซึ่งมีความยืดหยุ่นและทนทาน
3.กลไกเชิงเส้นของเครื่องปิดผนึกเคสถูกนำทางโดยไกด์เชิงเส้นที่มีความแม่นยำ ทำให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานสูง
4. พลังสำหรับแคลมป์และปืนกาวนั้นมาจากเซอร์โวมอเตอร์ที่มีความแม่นยำสูงซึ่งง่ายต่อการควบคุมและเพิ่มความแม่นยำของอุปกรณ์
5.เครื่องสามารถใช้เป็นเครื่องแยกเดี่ยวหรือใช้ร่วมกับสายการบรรจุหีบห่อตามบ้านแบบกำหนดเองได้ โดยเสนอทางเลือกการใช้งานที่หลากหลายและยืดหยุ่น

1.การใช้งาน
A. เครื่องปิดกล่องอัตโนมัติ Pro นี้ใช้สำหรับปิดผนึกกล่องบรรจุภัณฑ์เฟอร์นิเจอร์ระดับไฮเอนด์
B.อุปกรณ์นี้ใช้สำหรับปิดผนึกกล่องรุ่น M/A-0410 และ M/A-0419
C. ด้านล่างของกล่องจะถูกติดกาวก่อน จากนั้นรายการที่จะบรรจุและวัสดุบุรองจะถูกวางไว้ด้านใน ตามด้วยการปิดผนึกด้วยเครื่อง

2. หลักการทำงานทั่วไป

อุปกรณ์ทั้งหมดแบ่งออกเป็นห้าส่วน: ส่วนเครื่องวัด ส่วนเครื่องบัฟเฟอร์ป้อน ส่วนเครื่องซีลอุโมงค์ ส่วนเครื่องเปลี่ยน และส่วนเครื่องซีลแบบดัน

A. ในระหว่างการดำเนินการ กล่องบรรจุภัณฑ์ที่มีสิ่งของต่างๆ อยู่ข้างใน ให้เข้ามาจากส่วนเครื่องวัดตามขอบอ้างอิง เซ็นเซอร์ความกว้างที่ทางเข้าจะวัดความกว้างของกล่องโดยประมาณ เมื่อกล่องถึงจุดสิ้นสุดของส่วนเครื่องวัด จะมีอุปกรณ์กั้นเพื่อหยุดกล่องไว้ จากนั้นอุปกรณ์แคลมป์แบบแอคทีฟจะวัดความกว้างของกล่องอย่างแม่นยำ และอุปกรณ์แผ่นแรงดันสูงจะวัดความสูงของกล่องอย่างแม่นยำ หลังจากนั้น กล่องจะย้ายจากส่วนเครื่องวัดผ่านส่วนเครื่องบัฟเฟอร์ป้อนอาหารไปยังทางเข้าของส่วนเครื่องซีลแบบอุโมงค์

B.เมื่อกล่องเข้าสู่ส่วนเครื่องซีลแบบอุโมงค์ ปืนกาวที่ทางเข้าจะใช้กาวร้อนละลายตามความยาวของกล่อง จากนั้นจะผ่านช่องซีลซึ่งประกอบด้วยชุดก้านพับ กลไกการกด กลไกสายพานด้านข้าง และกลไกสายพานถ่วงน้ำหนัก ซึ่งจะทำให้การซีลด้านยาวเสร็จสมบูรณ์

C. กล่องที่ปิดผนึกด้านยาวไว้ จะเคลื่อนเข้าสู่ส่วนเครื่องเปลี่ยนถ่ายและหยุดโดยอุปกรณ์กั้นด้านหน้าที่ทางเข้าของส่วนเครื่องซีลแบบดัน ด้านสั้นด้านแรกจะถูกติดกาวและปิดผนึกโดยอุปกรณ์พ่น อุปกรณ์แผ่นอัดด้านหน้า และอุปกรณ์แผ่นปิดผนึกด้านหน้า หลังจากปิดผนึกด้านสั้นด้านแรกแล้ว กล่องจะเข้าสู่ส่วนเครื่องซีลแบบดันและเคลื่อนไปข้างหลัง โดยที่อุปกรณ์กั้นด้านหลังจะหยุดไว้ จากนั้นด้านสั้นด้านที่สองจะติดกาวและปิดผนึกด้วยอุปกรณ์พ่น อุปกรณ์แผ่นอัดด้านหลัง และอุปกรณ์แผ่นปิดผนึกด้านหลัง ณ จุดนี้ กระบวนการปิดผนึกกล่องทั้งหมดเสร็จสมบูรณ์ และจะม้วนออกจากส่วนเครื่องซีลแบบดัน

D. วิธีการปิดผนึกกล่องซึ่งรับรู้ความกว้างของกล่อง สามารถปิดผนึกกล่องที่มีขนาดแตกต่างกันได้อย่างมีประสิทธิภาพในระหว่างกระบวนการป้อนโดยไม่จำเป็นต้องป้อนขนาดของกล่อง

E.สำหรับการปิดผนึกกล่องที่มีขนาดเท่ากันเป็นชุด อุปกรณ์สามารถสลับไปที่โหมดแบทช์ได้ หลังจากวัดความกว้างของกล่องแรกและใช้ค่านี้กับทั้งซีรีส์ ส่วนเครื่องซีลแบบอุโมงค์จะปรับขนาดช่องและคงไว้ไม่เปลี่ยนแปลง จึงช่วยปรับปรุงประสิทธิภาพการซีล อัตราสูงสุดสามารถเข้าถึงได้สูงสุด 8 แพ็คเกจต่อนาที

โครงสร้างการทำงาน

เลขที่	รายการ	คุณสมบัติ
1	ตัวป้อนส่วนหน้า	บรรลุฟังก์ชั่นการป้อนบรรจุภัณฑ์อย่างรวดเร็ว แม่นยำ และมีประสิทธิภาพในการจัดส่งบรรจุภัณฑ์ไปยังตำแหน่งที่กำหนด คานหลักทำจากเหล็กคาร์บอนเคลือบด้วยพลาสติก เพื่อให้แน่ใจว่าบรรจุภัณฑ์ได้รับการจัดเรียงอย่างถูกต้อง จึงมีการใช้แนวทางคงที่และกลไกการจัดตำแหน่งเพื่อนำทางบรรจุภัณฑ์ให้อยู่ในตำแหน่ง
2	อุปกรณ์วัดส่วนสูง	บล็อกกดอลูมิเนียมใช้ในการวัดความสูงของบรรจุภัณฑ์ผ่านเซ็นเซอร์ขนาดอิเล็กทรอนิกส์และกระบอกสูบนิวแมติก จากนั้นข้อมูลจะถูกส่งกลับ
3	ปิดบัง	โครงสร้างโดยรวมทำจากแผ่นเหล็กคาร์บอนโค้งงอเคลือบด้วยพลาสติกเป็นหลัก ช่วยเพิ่มความสวยงามให้กับอุปกรณ์ในขณะเดียวกันก็ให้การปกป้องในระดับหนึ่ง ได้รับการปรับปรุงเพิ่มเติมด้วยโปรไฟล์อะลูมิเนียมแบบพิเศษและแผงอะคริลิกสีน้ำเงิน
4	แร็ค	โครงเครื่องจักรถูกประดิษฐ์ขึ้นโดยการเชื่อมท่อสี่เหลี่ยมและแผ่นเหล็ก ตามด้วยการตัดเฉือนที่มีความแม่นยำ ช่วยให้มั่นใจได้ถึงความแม่นยำในการประกอบสูงและความแม่นยำในการปฏิบัติงาน รับประกันอายุการใช้งานที่ยาวนานและความเสถียรที่ดีของอุปกรณ์
5	อุปกรณ์ต่อม	จับฝาครอบด้านบนของกล่องอย่างมีประสิทธิภาพ เพื่อเตรียมพร้อมสำหรับกระบวนการปิดผนึกที่ตามมา
6	ด้านหน้าและ แผ่นกั้นด้านหลัง	บรรลุการวางตำแหน่งบรรจุภัณฑ์ ตลับลูกปืนเชิงเส้นร่วมกับเพลาชุบโครเมียม ทำหน้าที่นำทางเชิงเส้นตรง กระบอกสูบนิวแมติกหลายใบพัดได้รับการควบคุมแยกกัน และเมื่อใช้ร่วมกับระบบติดกาว ทำให้สามารถปรับความสูงได้สองระดับ ช่วยให้มั่นใจได้ถึงคุณภาพของกระบวนการติดกาวและยึดบรรจุภัณฑ์ในตำแหน่งเฉพาะได้อย่างมีประสิทธิภาพเพื่อการวางตำแหน่งที่แม่นยำ
7	อุปกรณ์วัดความกว้าง	ระบบไฟฟ้าแนวนอนใช้มอเตอร์ที่มีความแม่นยำสูงร่วมกับตัวลดเพื่อให้มั่นใจถึงความเสถียรของระบบส่งกำลัง มีหน้าที่หลักในการพับฝาปิดด้านบนของกล่องลงมาเพื่อทำการปิดผนึกให้สมบูรณ์ กลไกนี้ใช้ตัวนำทางเชิงเส้นเพื่อควบคุมการเคลื่อนที่เชิงเส้นด้วยกำลังจากกระบอกสูบนิวแมติกและวาล์วควบคุมความเร็วหลายตัวที่ควบคุมวงจรอากาศเพื่อให้การทำงานรวดเร็วและมีเสถียรภาพ
8	ชิ้นส่วนเครื่องจักรกลแผ่นดันกระบอกคู่	มีหน้าที่หลักในการพับฝาปิดด้านบนของกล่องลงมาเพื่อทำการปิดผนึกให้สมบูรณ์ กลไกนี้ใช้ตัวนำทางเชิงเส้นเพื่อควบคุมการเคลื่อนที่เชิงเส้น ขับเคลื่อนโดยกระบอกสูบนิวแมติกและควบคุมโดยวาล์วควบคุมความเร็วหลายตัวในวงจรอากาศเพื่อให้การทำงานรวดเร็วและมีเสถียรภาพ
9	กลไกของต่อม	มีหน้าที่หลักในการยึดฝาครอบด้านบนของกล่องเพื่อป้องกันไม่ให้บรรจุภัณฑ์เคลื่อนย้าย กลไกนี้ใช้ตัวนำทางเชิงเส้นเพื่อควบคุมการเคลื่อนที่เชิงเส้น และการออกแบบกระบอกสูบนิวแมติกที่เยื้องศูนย์ทำให้บรรจุภัณฑ์มีเสถียรภาพดีขึ้น
10	การพ่นกาวขอบสั้น ระบบ	รางนำมีหน้าที่ในการนำกลไกทั้งหมดไปมาเชิงเส้นตรง เซอร์โวมอเตอร์ที่มีความแม่นยำสูงให้แหล่งพลังงานที่เสถียร และการใช้ตัวลดดาวเคราะห์แบรนด์ในประเทศที่มีชื่อเสียงยังช่วยให้มั่นใจได้ถึงกำลังขับในระยะยาวที่เชื่อถือได้ ตัวนำทางเชิงเส้นได้รับการติดตั้งในตำแหน่งกลับด้านเพื่อป้องกันไม่ให้ถูกพ่นด้วยกาว ทำให้มั่นใจถึงการนำทางที่สะอาดและมั่นคง
11	เครื่องปล่อยด้านหลัง	เพื่อให้บรรลุหน้าที่ในการจำหน่ายบรรจุภัณฑ์ จึงมีการใช้ระบบไฟฟ้าแบบสองขั้นตอนเพื่อส่งมอบบรรจุภัณฑ์อย่างรวดเร็ว แม่นยำ และมีประสิทธิภาพ คานหลักทำจากเหล็กคาร์บอนเคลือบด้วยพลาสติก
12	ระบบเครื่องติดกาว	เครื่องฉีดกาวร้อนละลายแบบแห้งเร็วของ Eva สามารถพ่นกาวได้ทั้งแบบต่อเนื่องและไม่ต่อเนื่อง มีฟังก์ชันครบถ้วน ติดตั้งง่าย และสะดวกในการใช้งาน
13	กลไกการกดลง	เซอร์โวมอเตอร์ขับเคลื่อนตัวลดเพื่อหมุนลิฟต์ เพื่อให้ได้ตำแหน่งแนวตั้งที่แม่นยำ กระบอกสูบนิวแมติกใช้เพื่อลดน้ำหนักและกระชับบรรจุภัณฑ์ ทำให้มั่นใจได้ถึงการเคลื่อนที่ไปข้างหน้าอย่างมั่นคงและราบรื่น
14	กลุ่มแรงดันด้านข้าง	กระบอกนิวแมติกและลิเนียร์ไกด์จะเคลื่อนเข้าและออกไปยังตำแหน่งและกดกระดาษแข็ง วัสดุเทฟลอนช่วยป้องกันไม่ให้กาวติด ช่วยให้กระดาษแข็งถูกบีบอัดได้ดีขึ้น
15	ชุดประกอบรองรับด้านข้าง	เซอร์โวมอเตอร์ขับเคลื่อนเฟืองทดเพื่อหมุนเกียร์ โดยมีลิเนียร์ไกด์เป็นตัวส่งกำลัง ทำให้ได้ตำแหน่งด้านข้างที่แม่นยำ ส่วนการจัดตำแหน่งด้านข้างใช้ลูกกลิ้งเทฟลอนเพื่อให้แน่ใจว่าความเร็วสม่ำเสมอ
16	ส่วนปิดผนึกส่วนกลาง	ระบบส่งกำลังแบบลูกกลิ้งส่วนกลางใช้ระบบไฟฟ้าแบบสองขั้นตอน ซึ่งช่วยเพิ่มประสิทธิภาพในการป้อนบรรจุภัณฑ์และลดระยะห่างของตำแหน่งรอ

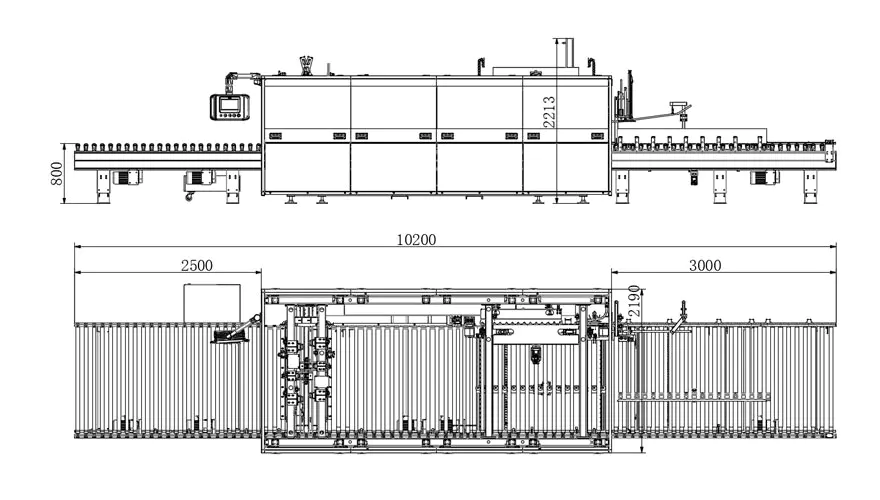

ภาพวาดสามมุมมอง

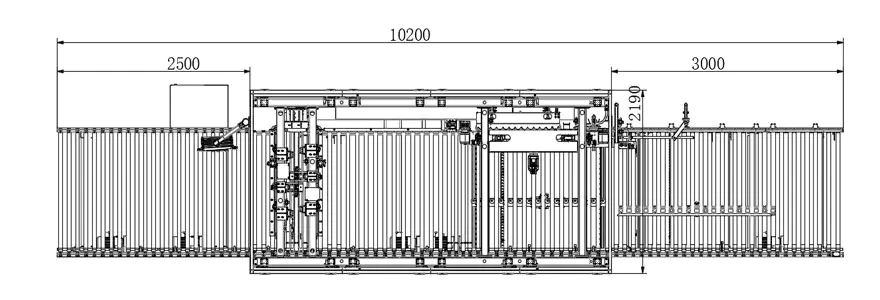

แผนผังของโหมดกระบวนการผลิต

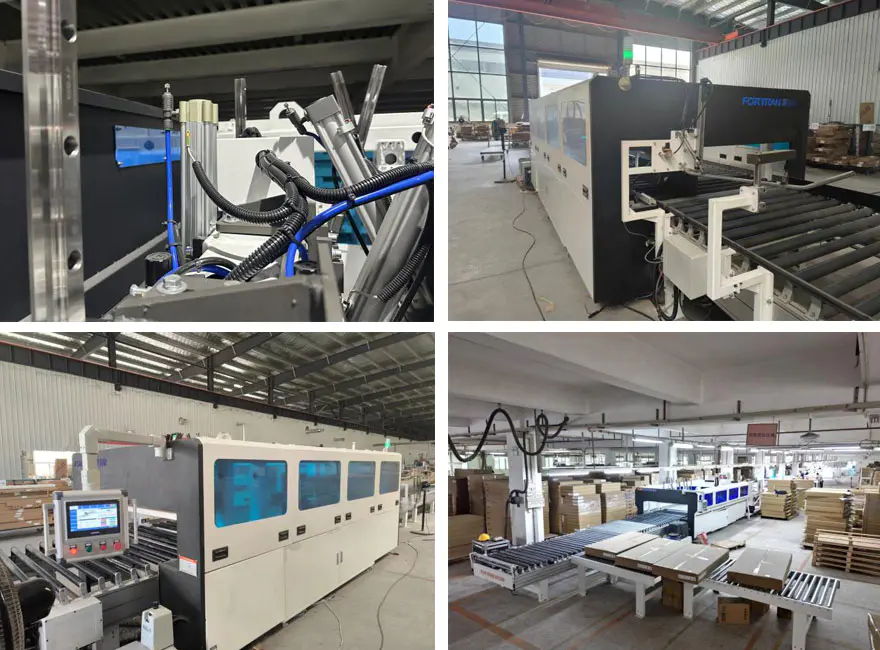

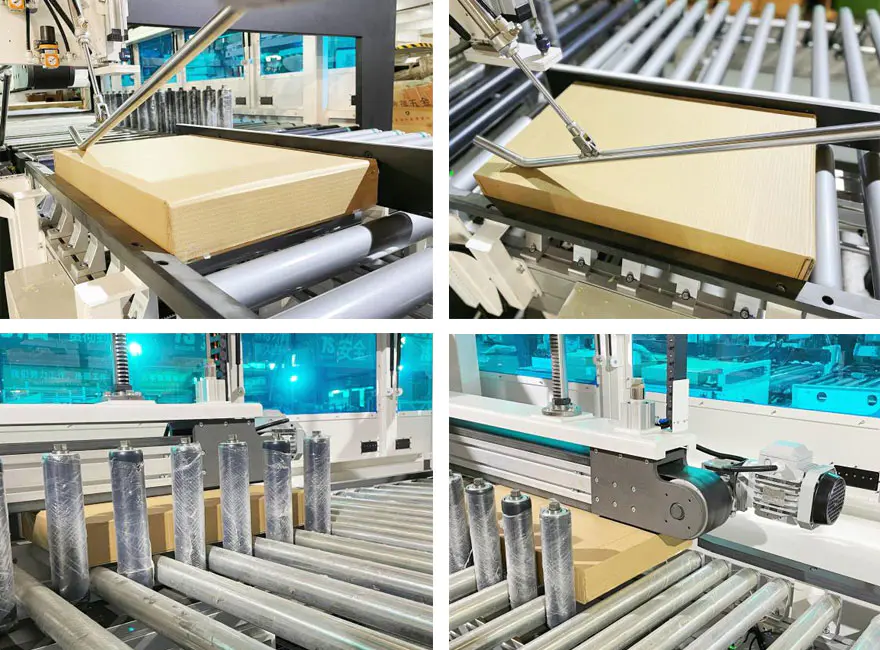

ภาพรายละเอียด

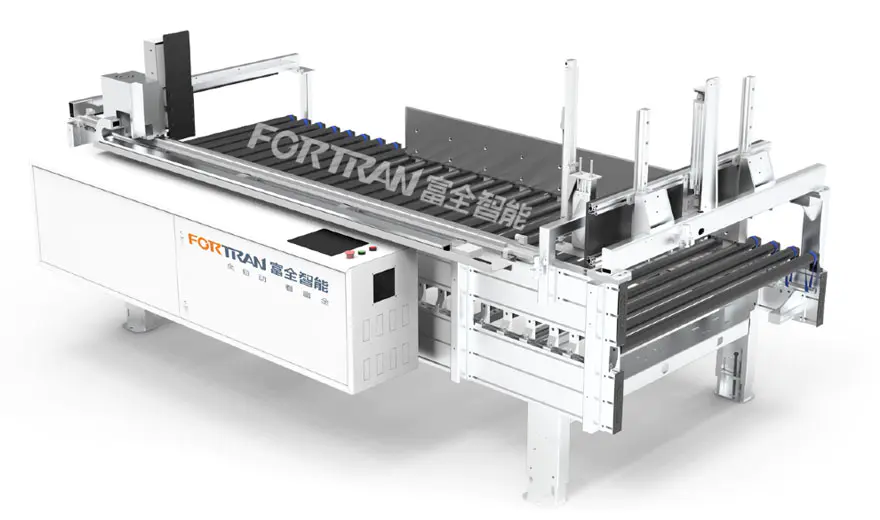

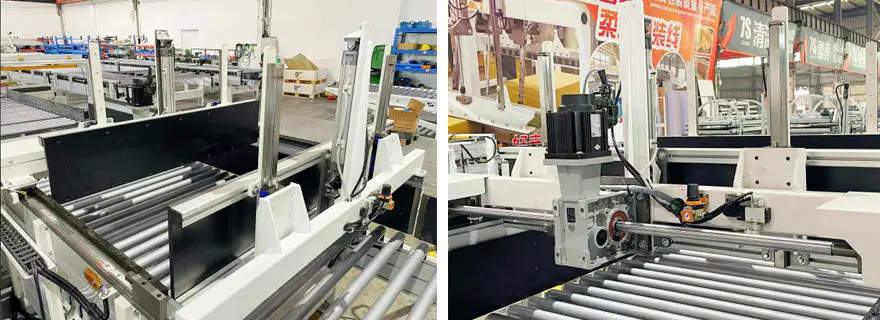

สถานีตรวจวัด

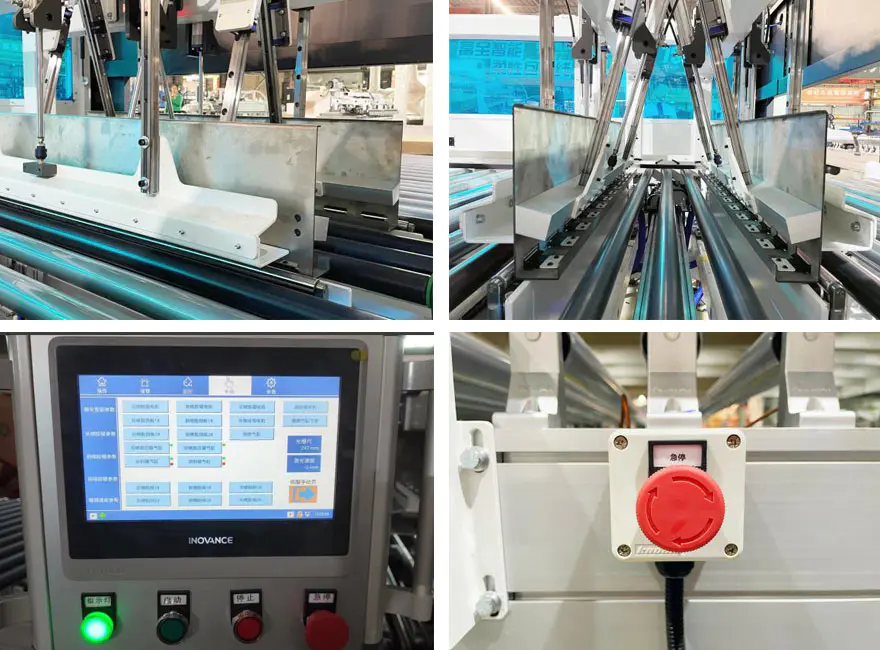

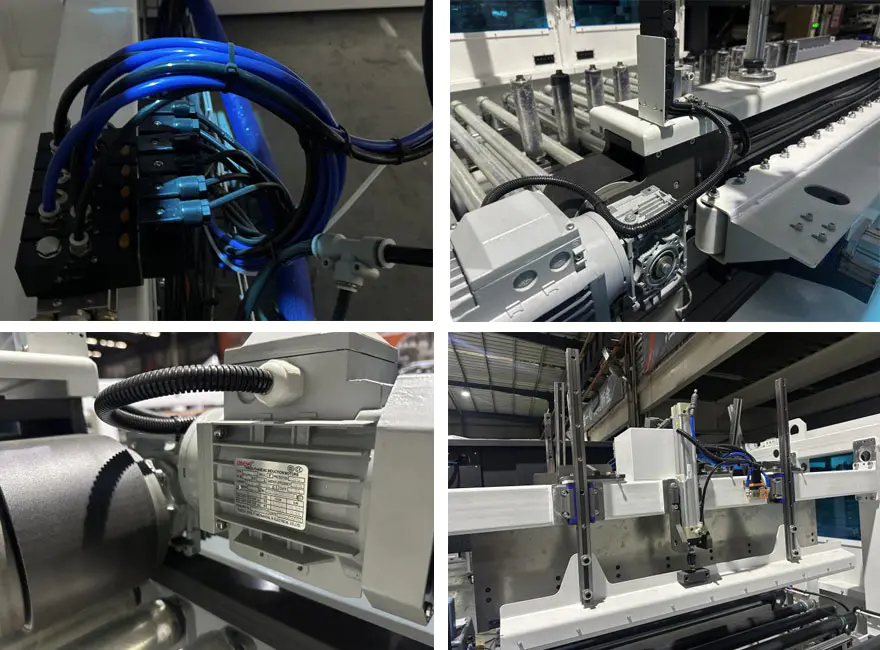

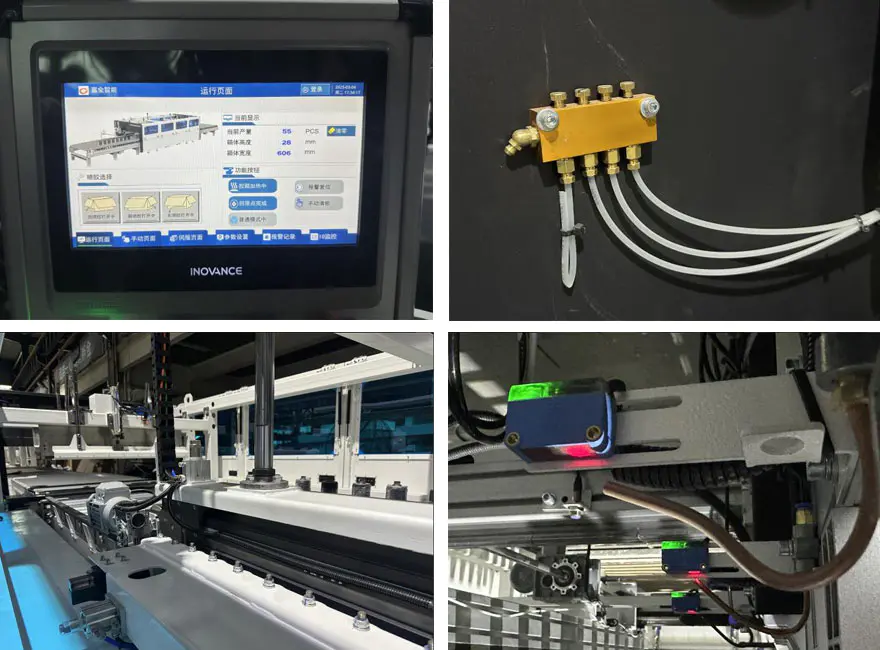

ภาพรายละเอียด

รายการชิ้นส่วนที่สวมใส่ได้และวัสดุสิ้นเปลือง

1.รายการชิ้นส่วนที่สวมใส่ได้

เลขที่	รายการ	ข้อมูลจำเพาะ	จำนวนที่แนะนำ	เบอร์ U8
1	ลูกกลิ้งพีทีอี	BZ-LFXJ-01-03-01-01	2
2	M16 สตั๊ดปลายคู่	BZ-FXJ-G-015	2
3	ล้อดันเทฟลอน		4
4	สายพานกด (ประเภทไกด์คู่)	95-L3990 (ความหนา 3)	1
5	สายพานปรับตำแหน่งด้านข้าง (แบบทริปเปิ้ลไกด์)	195-L3742 (ความหนา 3)	1
6	แถบยางยืด	392*20*1.5	15
7	วาล์วลดความดัน	GR20008F1	1
8	วาล์วปีกผีเสื้อทางเข้า	PSL8-02A	1
9	ข้อต่อลอย	F-M16X125F	4
10	กระบอก	สาย 50X350S	1
11	กระบอก	SAI50x300S	1
12	สไลเดอร์	HGW30CC	1
13	ขายึดตลับลูกปืนเชิงเส้น	LHBBW20	1
14	สายพานซิงโครนัสประกบแกนเหล็ก	S8M-3984-25(เปิด)	1
15	สไลเดอร์	HGH25CA	1
16	สายพานซิงโครนัสแบบไม่มีรอยต่อแกนเหล็ก	30-S8M-800	1
17	สายพานซิงโครนัสแบบไม่มีรอยต่อแกนเหล็ก	30-S8M-872	1
18	สวิตช์แม่เหล็ก	HX-31R-2M	2
19	โซลินอยด์วาล์ว	4V210-08B	3
20	ยางกันกระแทก	SE-15 (สีน้ำเงิน)	3
21	รีเลย์ปลั๊กอิน	RXM4LB2BD	1
22	ฐานรีเลย์	RXZE1M4C	1
23	รีเลย์	RXT-F01	3
24	สวิตช์ความใกล้ชิด	IME08-02BPOZT0S	1

2.รายการวัสดุสิ้นเปลือง

เลขที่	รายการ	ข้อมูลจำเพาะ	จำนวนที่แนะนำ	เบอร์ U8
1	ตาข่ายกรองยูนิตหลัก	133272	1
2	ปะเก็นคอ	127028	6
3	ตาข่ายกรองปืนสเปรย์	126150	3
4	โมดูลหัวฉีด AX	167400	6
5	โซลินอยด์วาล์ว 24V	150236	6
6	ปะเก็นหัวฉีด	100368	12
7	ปะเก็นท่อเหล็ก	107332	6
8	หัวพ่นมุมขวา 0.5MM	130897	4
9	เข็ม	500661	1
10	ชุดซ่อมปั้มลูกสูบ	112757	1
11	ชุดซ่อมหัวฉีด AX	167414	6
12	ชุดวาล์วไหลย้อน	163008	1
